218 Series Bolted Switchblade Connector Lever Handles

Ürünlerimizin ölçülendirme ve E-Katalog sayfası, ürün malzeme içerikleri, kalite ve analiz dokümanları, sertifikalar, montaj videoları ve kategori tanıtımları hakkında kapsamlı bilgilere kolayca ulaşabilirsiniz.

Katalog Kodu: 2.18

Canlı Destek

Ürün Hammadde Sertifikası

Teknik Detay

Ürün Kalite ve Analiz Belgeleri

Teknik Çizim

Montaj Videosu

Kategori Tanıtımı

3D Modelleme

Renk ve Materyal Seçenekleri (V)

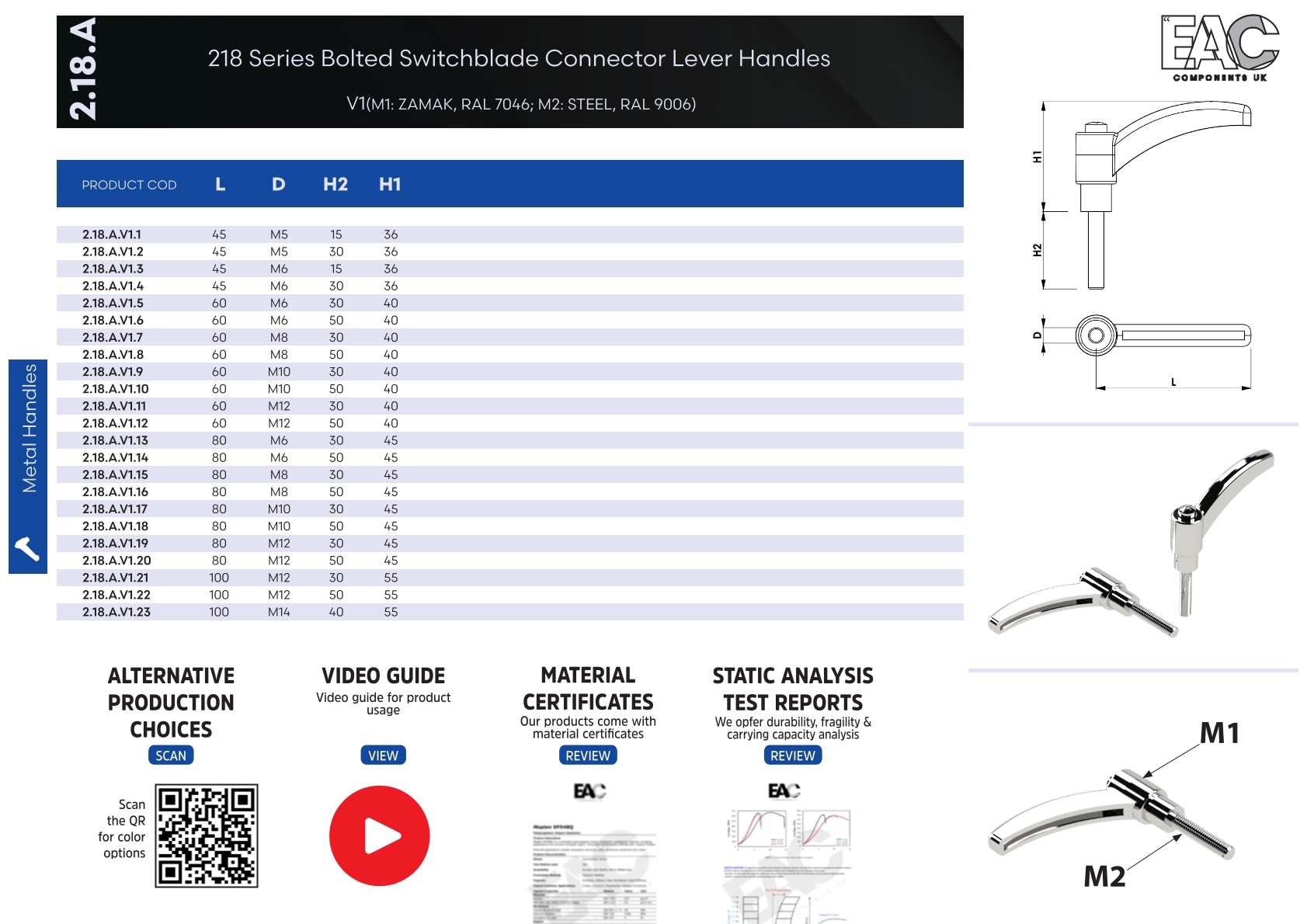

2.18.A.V1 ZAMAK RAL 7046

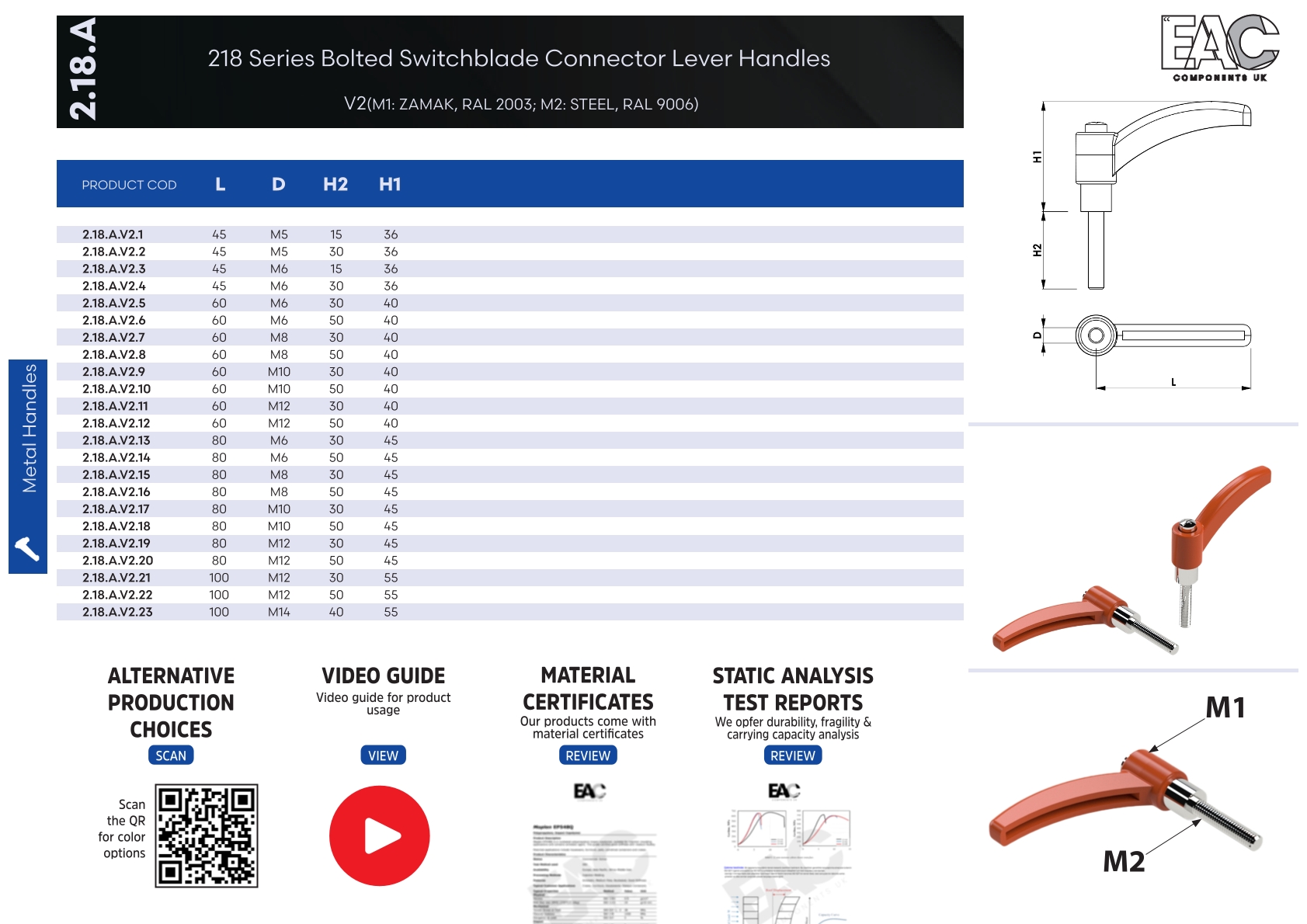

2.18.A.V2 ZAMAK RAL 9006

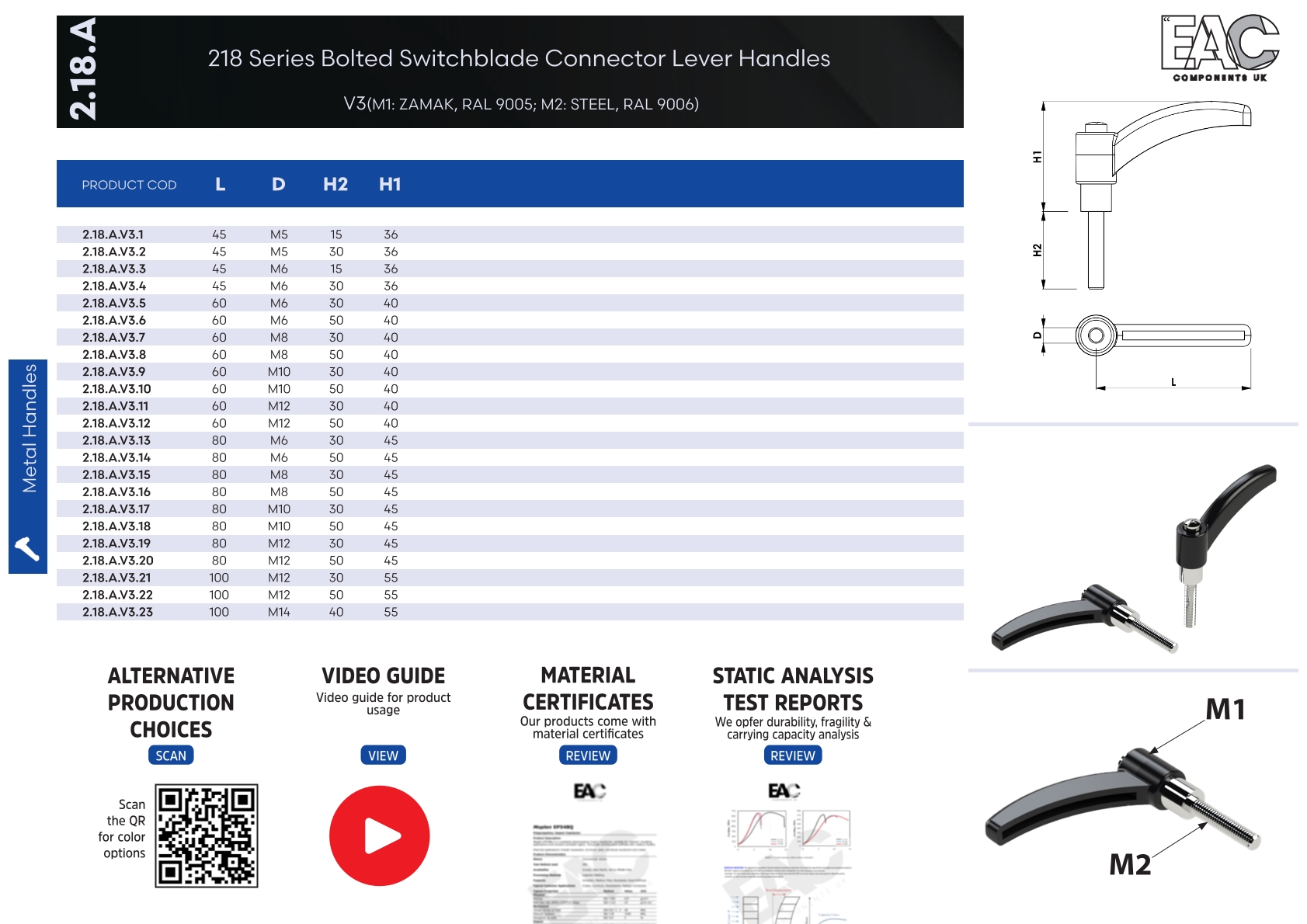

2.18.A.V3 ZAMAK RAL 2003


Bolt Metric (D)	Handles Length (L)	Height (H1)	Bolt Length (H)
M5	45	36	15	2.18.A.V1.1
M5	45	36	30	2.18.A.V1.2
M6	45	36	15	2.18.A.V1.3
M6	45	36	30	2.18.A.V1.4
M6	60	40	30	2.18.A.V1.5
M6	60	40	50	2.18.A.V1.6
M8	60	40	30	2.18.A.V1.7
M8	60	40	50	2.18.A.V1.8
M8	60	40	30	2.18.A.V1.9
M10	60	40	50	2.18.A.V1.10
M12	60	40	30	2.18.A.V1.11
M12	60	40	50	2.18.A.V1.12
M6	80	45	30	2.18.A.V1.13
M6	80	45	50	2.18.A.V1.14
M8	80	45	30	2.18.A.V1.15
M8	80	45	50	2.18.A.V1.16
M10	80	45	30	2.18.A.V1.17
M10	80	45	50	2.18.A.V1.18
M12	80	45	30	2.18.A.V1.19
M12	80	45	50	2.18.A.V1.20
M12	100	55	30	2.18.A.V1.21
M12	100	55	50	2.18.A.V1.22
M14	100	55	40	2.18.A.V1.23
M14	100	55	60	2.18.A.V1.24
M16	100	55	40	2.18.A.V1.25
M16	100	55	60	2.18.A.V1.26


Bolt Metric (D)	Handles Length (L)	Height (H1)	Bolt Length (H)
M6	80	45	50	2.18.A.V2.14
M5	45	36	30	2.18.A.V2.2
M6	45	36	15	2.18.A.V2.3
M6	45	36	30	2.18.A.V2.4
M6	60	40	30	2.18.A.V2.5
M6	60	40	50	2.18.A.V2.6
M8	60	40	30	2.18.A.V2.7
M8	60	40	50	2.18.A.V2.8
M8	60	40	30	2.18.A.V2.9
M10	60	40	50	2.18.A.V2.10
M12	60	40	30	2.18.A.V2.11
M5	45	36	15	2.18.A.V2.1
M6	80	45	30	2.18.A.V2.13
M16	100	55	60	2.18.A.V2.26
M8	80	45	30	2.18.A.V2.15
M8	80	45	50	2.18.A.V2.16
M10	80	45	30	2.18.A.V2.17
M10	80	45	50	2.18.A.V2.18
M12	80	45	30	2.18.A.V2.19
M12	80	45	50	2.18.A.V2.20
M12	100	55	30	2.18.A.V2.21
M12	100	55	50	2.18.A.V2.22
M14	100	55	40	2.18.A.V2.23
M14	100	55	60	2.18.A.V2.24
M16	100	55	40	2.18.A.V2.25
M12	60	40	50	2.18.A.V2.12


Bolt Metric (D)	Handles Length (L)	Height (H1)	Bolt Length (H)
M6	80	45	50	2.18.A.V3.14
M5	45	36	30	2.18.A.V3.2
M6	45	36	15	2.18.A.V3.3
M6	45	36	30	2.18.A.V3.4
M6	60	40	30	2.18.A.V3.5
M6	60	40	50	2.18.A.V3.6
M8	60	40	30	2.18.A.V3.7
M8	60	40	50	2.18.A.V3.8
M8	60	40	30	2.18.A.V3.9
M10	60	40	50	2.18.A.V3.10
M12	60	40	30	2.18.A.V3.11
M5	45	36	15	2.18.A.V3.1
M6	80	45	30	2.18.A.V3.13
M16	100	55	60	2.18.A.V3.26
M8	80	45	30	2.18.A.V3.15
M8	80	45	50	2.18.A.V3.16
M10	80	45	30	2.18.A.V3.17
M10	80	45	50	2.18.A.V3.18
M12	80	45	30	2.18.A.V3.19
M12	80	45	50	2.18.A.V3.20
M12	100	55	30	2.18.A.V3.21
M12	100	55	50	2.18.A.V3.22
M14	100	55	40	2.18.A.V3.23
M14	100	55	60	2.18.A.V3.24
M16	100	55	40	2.18.A.V3.25
M12	60	40	50	2.18.A.V3.12
