22 Series Bolted Switchblade Connector Lever Handles

22 Series Bolted Switchblade Connector Lever Handles

Ürünlerimizin ölçülendirme ve E-Katalog sayfası, ürün malzeme içerikleri, kalite ve analiz dokümanları, sertifikalar, montaj videoları ve kategori tanıtımları hakkında kapsamlı bilgilere kolayca ulaşabilirsiniz.

Katalog Kodu: 2.2
Ürün Talebi
Canlı Destek
Ürün Hammadde Sertifikası
Teknik Detay
Ürün Kalite ve Analiz Belgeleri
Teknik Çizim
Montaj Videosu
Kategori Tanıtımı
3D Modelleme
Renk ve Materyal Seçenekleri (V)
2.2.A.V1 ZAMAK RAL 7046
2.2.A.V2 ZAMAK RAL 9005
2.2.A.V3 ZAMAK RAL 2003
2.2.A.V4 ZAMAK RAL 9006
2.2.A.V1 - ZAMAK - RAL 7046
Bolt Metric (D) Handles Length (L) Height (H1) Bolt Length (H)
M5 50 30 15 2.2.A.V1.1
M5 50 30 30 2.2.A.V1.2
M6 50 30 15 2.2.A.V1.3
M6 50 30 30 2.2.A.V1.4
M5 70 35 20 2.2.A.V1.5
M5 70 35 30 2.2.A.V1.6
M5 70 35 40 2.2.A.V1.7
M6 70 35 20 2.2.A.V1.8
M6 70 35 30 2.2.A.V1.9
M6 70 35 40 2.2.A.V1.10
M8 70 35 20 2.2.A.V1.11
M8 70 35 30 2.2.A.V1.12
M8 70 35 40 2.2.A.V1.13
M6 85 Height (H1) 25 2.2.A.V1.14
M6 85 Height (H1) 35 2.2.A.V1.15
M6 85 Height (H1) 50 2.2.A.V1.16
M8 85 Height (H1) 25 2.2.A.V1.17
M8 85 Height (H1) 35 2.2.A.V1.18
M8 85 Height (H1) 50 2.2.A.V1.19
M10 85 Height (H1) 25 2.2.A.V1.20
M10 85 Height (H1) 35 2.2.A.V1.21
M10 85 Height (H1) 50 2.2.A.V1.22
M8 100 42 30 2.2.A.V1.23
M8 100 34 45 2.2.A.V1.24
M8 100 34 60 2.2.A.V1.25
M10 100 34 30 2.2.A.V1.26
M10 100 34 45 2.2.A.V1.27
M10 100 34 60 2.2.A.V1.28
M12 100 34 30 2.2.A.V1.29
M12 100 34 45 2.2.A.V1.30
M12 100 34 60 2.2.A.V1.31
M14 100 34 35 2.2.A.V1.32
M14 100 34 50 2.2.A.V1.33
M16 100 34 35 2.2.A.V1.34
M16 100 34 50 2.2.A.V1.35

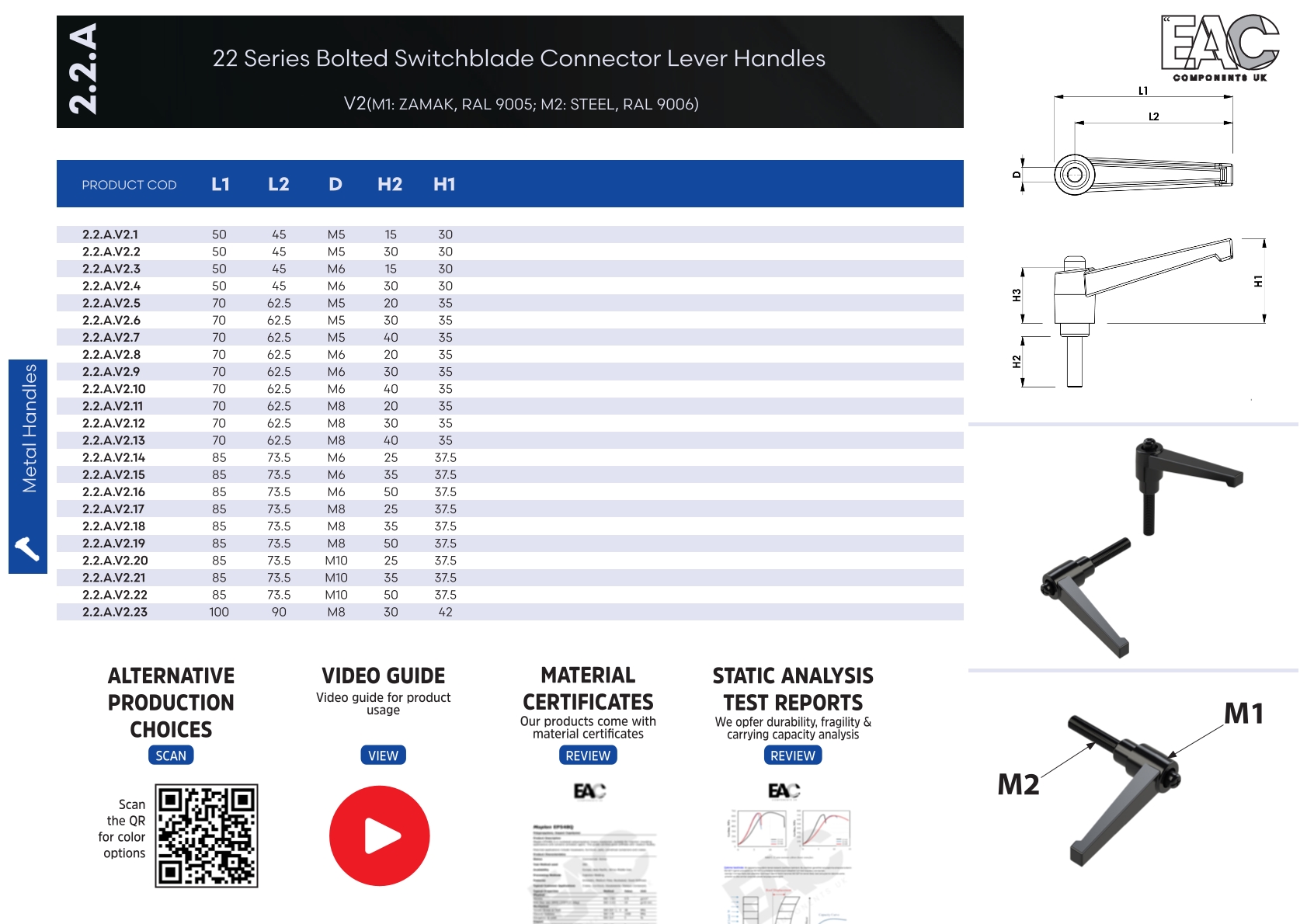

2.2.A.V2 - ZAMAK - RAL 9005
Bolt Metric (D) Handles Length (L) Height (H1) Bolt Length (H)
M6 70 35 20 2.2.A.V2.8
M6 85 Height (H1) 50 2.2.A.V2.16
M6 85 Height (H1) 35 2.2.A.V2.15
M6 85 Height (H1) 25 2.2.A.V2.14
M8 70 35 40 2.2.A.V2.13
M8 70 35 30 2.2.A.V2.12
M8 70 35 20 2.2.A.V2.11
M5 50 30 15 2.2.A.V2.1
M6 70 35 30 2.2.A.V2.9
M8 85 Height (H1) 50 2.2.A.V2.19
M5 70 35 40 2.2.A.V2.7
M5 70 35 30 2.2.A.V2.6
M5 70 35 20 2.2.A.V2.5
M6 50 30 30 2.2.A.V2.4
M6 50 30 15 2.2.A.V2.3
M5 50 30 30 2.2.A.V2.2
M6 70 35 40 2.2.A.V2.10
M10 100 34 30 2.2.A.V2.26
M16 100 34 35 2.2.A.V2.34
M14 100 34 50 2.2.A.V2.33
M14 100 34 35 2.2.A.V2.32
M12 100 34 60 2.2.A.V2.31
M12 100 34 45 2.2.A.V2.30
M12 100 34 30 2.2.A.V2.29
M8 85 Height (H1) 25 2.2.A.V2.17
M10 100 34 45 2.2.A.V2.27
M8 85 Height (H1) 35 2.2.A.V2.18
M8 100 34 60 2.2.A.V2.25
M8 100 34 45 2.2.A.V2.24
M8 100 42 30 2.2.A.V2.23
M10 85 Height (H1) 50 2.2.A.V2.22
M10 85 Height (H1) 35 2.2.A.V2.21
M10 85 Height (H1) 25 2.2.A.V2.20
M16 100 34 50 2.2.A.V2.35
M10 100 34 60 2.2.A.V2.28

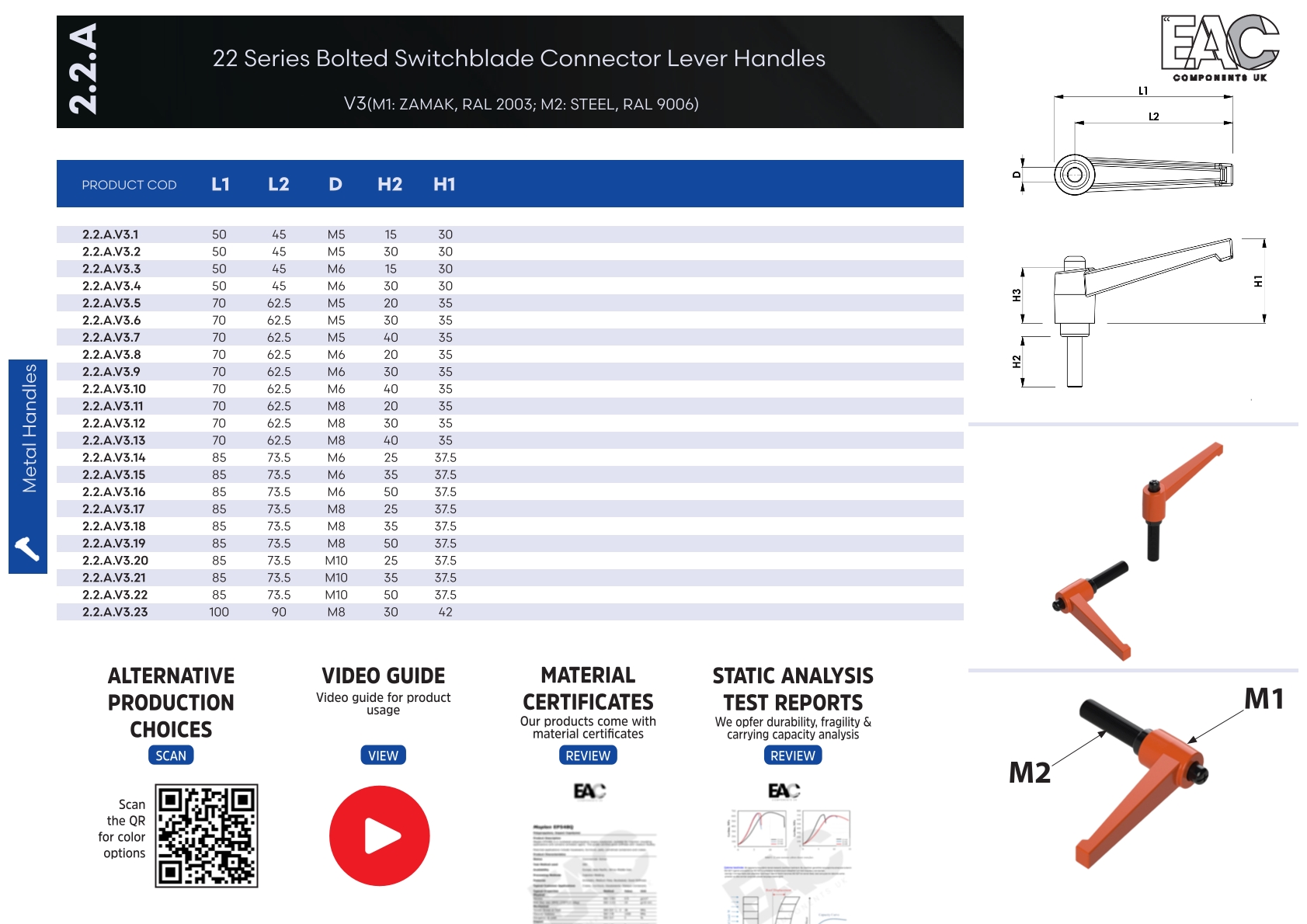

2.2.A.V3 - ZAMAK - RAL 2003
Bolt Metric (D) Handles Length (L) Height (H1) Bolt Length (H)
M6 70 35 20 2.2.A.V3.8
M6 85 Height (H1) 50 2.2.A.V3.16
M6 85 Height (H1) 35 2.2.A.V3.15
M6 85 Height (H1) 25 2.2.A.V3.14
M8 70 35 40 2.2.A.V3.13
M8 70 35 30 2.2.A.V3.12
M8 70 35 20 2.2.A.V3.11
M5 50 30 15 2.2.A.V3.1
M6 70 35 30 2.2.A.V3.9
M8 85 Height (H1) 50 2.2.A.V3.19
M5 70 35 40 2.2.A.V3.7
M5 70 35 30 2.2.A.V3.6
M5 70 35 20 2.2.A.V3.5
M6 50 30 30 2.2.A.V3.4
M6 50 30 15 2.2.A.V3.3
M5 50 30 30 2.2.A.V3.2
M6 70 35 40 2.2.A.V3.10
M10 100 34 30 2.2.A.V3.26
M16 100 34 35 2.2.A.V3.34
M14 100 34 50 2.2.A.V3.33
M14 100 34 35 2.2.A.V3.32
M12 100 34 60 2.2.A.V3.31
M12 100 34 45 2.2.A.V3.30
M12 100 34 30 2.2.A.V3.29
M8 85 Height (H1) 25 2.2.A.V3.17
M10 100 34 45 2.2.A.V3.27
M8 85 Height (H1) 35 2.2.A.V3.18
M8 100 34 60 2.2.A.V3.25
M8 100 34 45 2.2.A.V3.24
M8 100 42 30 2.2.A.V3.23
M10 85 Height (H1) 50 2.2.A.V3.22
M10 85 Height (H1) 35 2.2.A.V3.21
M10 85 Height (H1) 25 2.2.A.V3.20
M16 100 34 50 2.2.A.V3.35
M10 100 34 60 2.2.A.V3.28

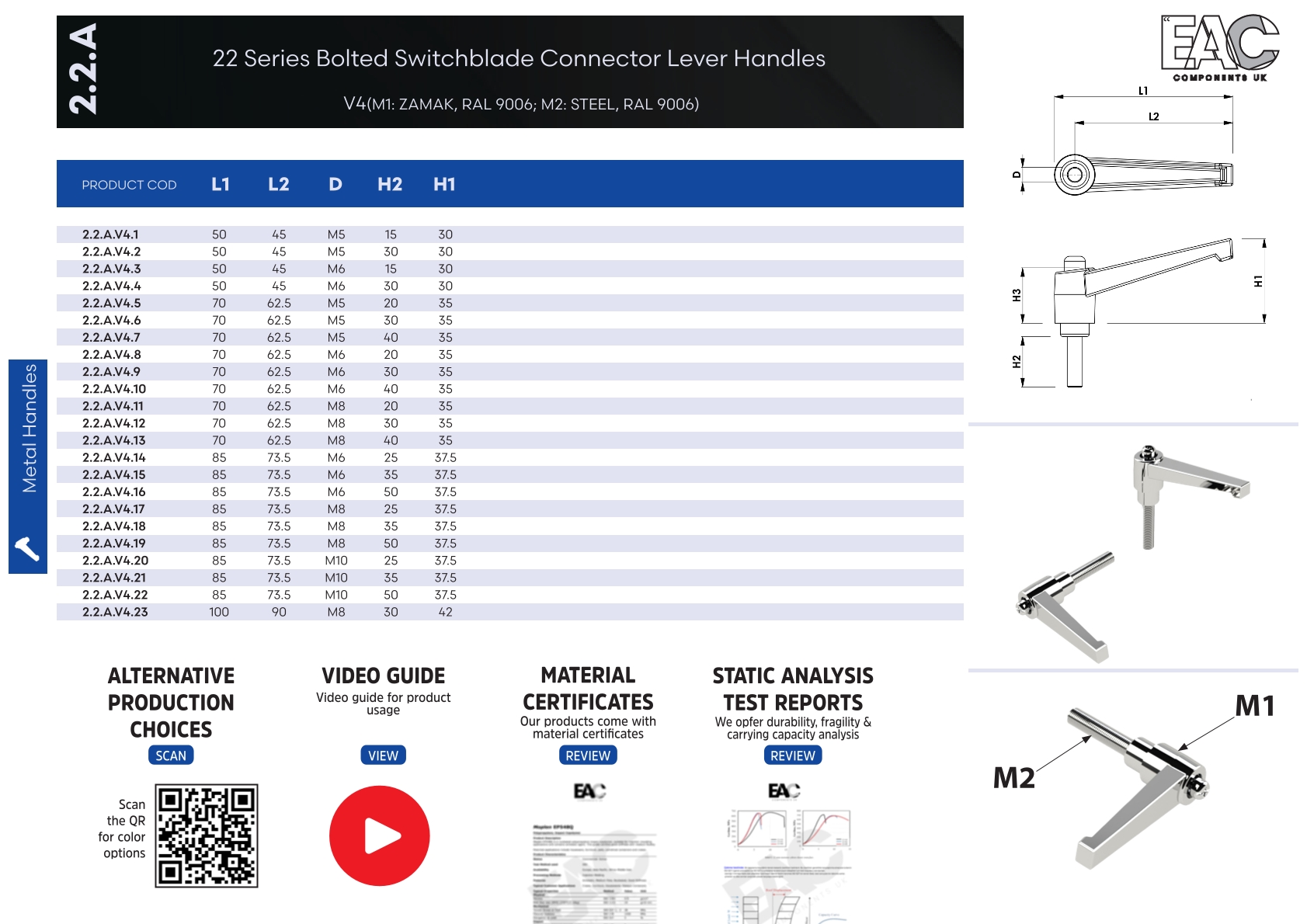

2.2.A.V4 - ZAMAK - RAL 9006
Bolt Metric (D) Handles Length (L) Height (H1) Bolt Length (H)
M6 70 35 20 2.2.A.V4.8
M6 85 Height (H1) 50 2.2.A.V4.16
M6 85 Height (H1) 35 2.2.A.V4.15
M6 85 Height (H1) 25 2.2.A.V4.14
M8 70 35 40 2.2.A.V4.13
M8 70 35 30 2.2.A.V4.12
M8 70 35 20 2.2.A.V4.11
M5 50 30 15 2.2.A.V4.1
M6 70 35 30 2.2.A.V4.9
M8 85 Height (H1) 50 2.2.A.V4.19
M5 70 35 40 2.2.A.V4.7
M5 70 35 30 2.2.A.V4.6
M5 70 35 20 2.2.A.V4.5
M6 50 30 30 2.2.A.V4.4
M6 50 30 15 2.2.A.V4.3
M5 50 30 30 2.2.A.V4.2
M6 70 35 40 2.2.A.V4.10
M10 100 34 30 2.2.A.V4.26
M16 100 34 35 2.2.A.V4.34
M14 100 34 50 2.2.A.V4.33
M14 100 34 35 2.2.A.V4.32
M12 100 34 60 2.2.A.V4.31
M12 100 34 45 2.2.A.V4.30
M12 100 34 30 2.2.A.V4.29
M8 85 Height (H1) 25 2.2.A.V4.17
M10 100 34 45 2.2.A.V4.27
M8 85 Height (H1) 35 2.2.A.V4.18
M8 100 34 60 2.2.A.V4.25
M8 100 34 45 2.2.A.V4.24
M8 100 42 30 2.2.A.V4.23
M10 85 Height (H1) 50 2.2.A.V4.22
M10 85 Height (H1) 35 2.2.A.V4.21
M10 85 Height (H1) 25 2.2.A.V4.20
M16 100 34 50 2.2.A.V4.35
M10 100 34 60 2.2.A.V4.28
