313 Series Bolted Connectors Knob Handles

313 Series Bolted Connectors Knob Handles

Ürünlerimizin ölçülendirme ve E-Katalog sayfası, ürün malzeme içerikleri, kalite ve analiz dokümanları, sertifikalar, montaj videoları ve kategori tanıtımları hakkında kapsamlı bilgilere kolayca ulaşabilirsiniz.

Katalog Kodu: 3.13

Ürün Hammadde Sertifikası

Ürün Kalite ve Analiz Belgeleri

Kategori Tanıtımı

Renk ve Materyal Seçenekleri (V)

3.13.A.V1 PA6 GF30 RAL 9005

3.13.A.V2 PA6 GF30 RAL 2003

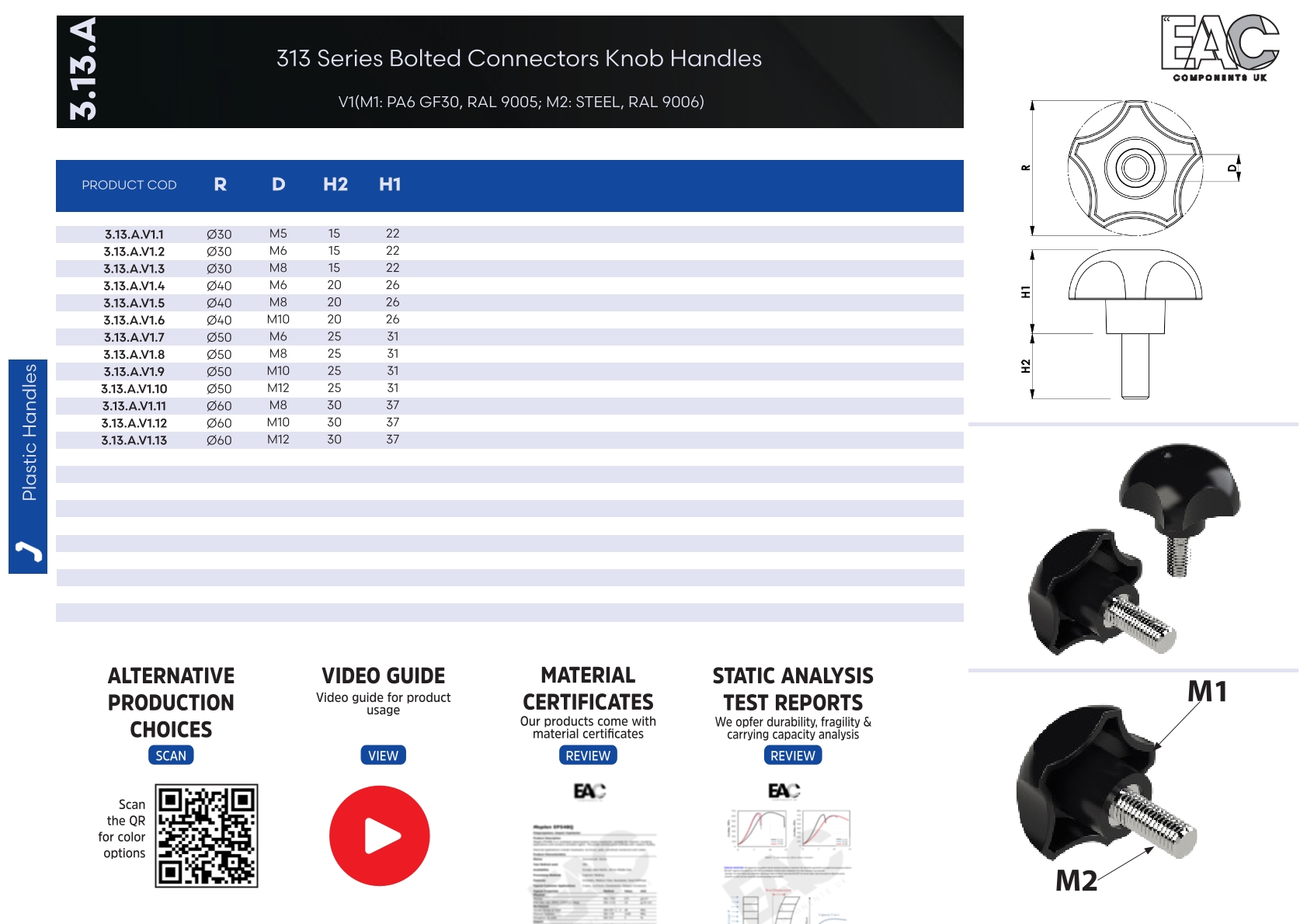

3.13.A.V1 - PA6 GF30 - RAL 9005
			Knob Diameter (Ø)	Bolt Metric (D)	Bolt Length (H2)
			Ø30	M5	15				3.13.A.V1.1
			Ø30	M6	15				3.13.A.V1.2
			Ø30	M8	15				3.13.A.V1.3
			Ø40	M6	20				3.13.A.V1.4
			Ø40	M8	20				3.13.A.V1.5
			Ø40	M10	20				3.13.A.V1.6
			Ø50	M6	25				3.13.A.V1.7
			Ø50	M8	25				3.13.A.V1.8
			Ø50	M10	25				3.13.A.V1.9
			Ø50	M12	25				3.13.A.V1.10
			Ø60	M8	30				3.13.A.V1.11
			Ø60	M10	30				3.13.A.V1.12
			Ø60	M12	30				3.13.A.V1.13

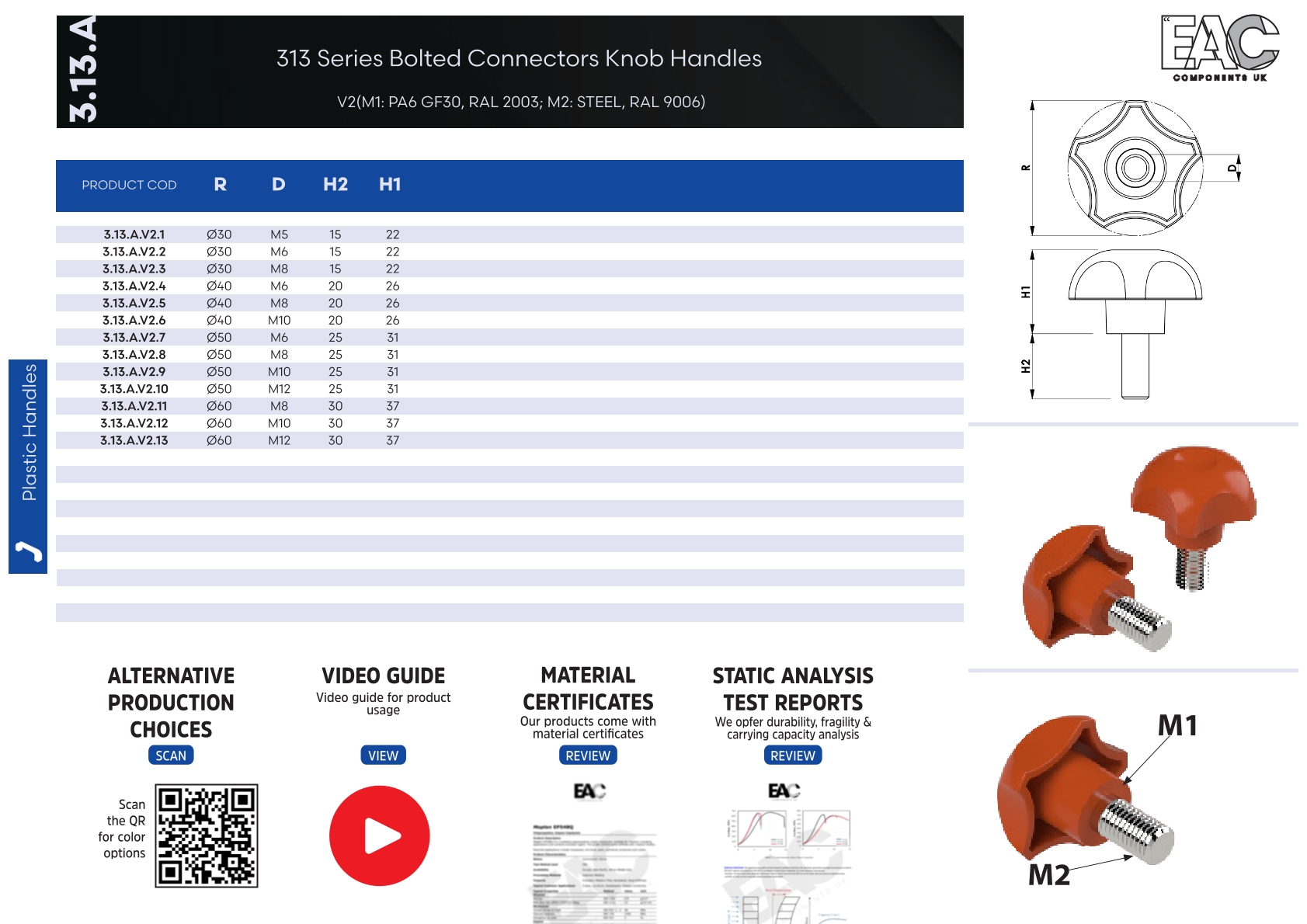

3.13.A.V2 - PA6 GF30 - RAL 2003
			Knob Diameter (Ø)	Bolt Metric (D)	Bolt Length (H2)
			Ø60	M12	30				3.13.A.V2.13
			Ø60	M10	30				3.13.A.V2.12
			Ø60	M8	30				3.13.A.V2.11
			Ø50	M12	25				3.13.A.V2.10
			Ø50	M10	25				3.13.A.V2.9
			Ø50	M8	25				3.13.A.V2.8
			Ø50	M6	25				3.13.A.V2.7
			Ø40	M10	20				3.13.A.V2.6
			Ø40	M8	20				3.13.A.V2.5
			Ø40	M6	20				3.13.A.V2.4
			Ø30	M8	15				3.13.A.V2.3
			Ø30	M6	15				3.13.A.V2.2
			Ø30	M5	15				3.13.A.V2.1

Teknik Çizim

Teknik Çizim

3D Modelleme

3D Modelleme

Ürün dosyasına erişmek için aşağıda bulunan “3D Modeli İndir” butonuna tıklayıp açılan formu doldurup gönderebilirsiniz.

Montaj Videosu

Ürün dosyasına erişmek için aşağıda bulunan “Talep Et” butonuna tıklayıp açılan formu doldurup gönderebilirsiniz.

Teknik Detay

Ürün dosyasına erişmek için aşağıda bulunan “Talep Et” butonuna tıklayıp açılan formu doldurup gönderebilirsiniz.

Ürün Hammadde Sertifikası

Ürün dosyasına erişmek için aşağıda bulunan “Talep Et” butonuna tıklayıp açılan formu doldurup gönderebilirsiniz.

Ürün Kalite ve Analiz Belgeleri

Ürün dosyasına erişmek için aşağıda bulunan “Talep Et” butonuna tıklayıp açılan formu doldurup gönderebilirsiniz.

Kategori Tanıtımı

Ürün dosyasına erişmek için aşağıda bulunan “Talep Et” butonuna tıklayıp açılan formu doldurup gönderebilirsiniz.
