361 Series Bolted Switchblade Connector Lever Handles

Ürünlerimizin ölçülendirme ve E-Katalog sayfası, ürün malzeme içerikleri, kalite ve analiz dokümanları, sertifikalar, montaj videoları ve kategori tanıtımları hakkında kapsamlı bilgilere kolayca ulaşabilirsiniz.

Katalog Kodu: 3.61

Canlı Destek

Ürün Hammadde Sertifikası

Teknik Detay

Ürün Kalite ve Analiz Belgeleri

Teknik Çizim

Montaj Videosu

Kategori Tanıtımı

3D Modelleme

Renk ve Materyal Seçenekleri (V)

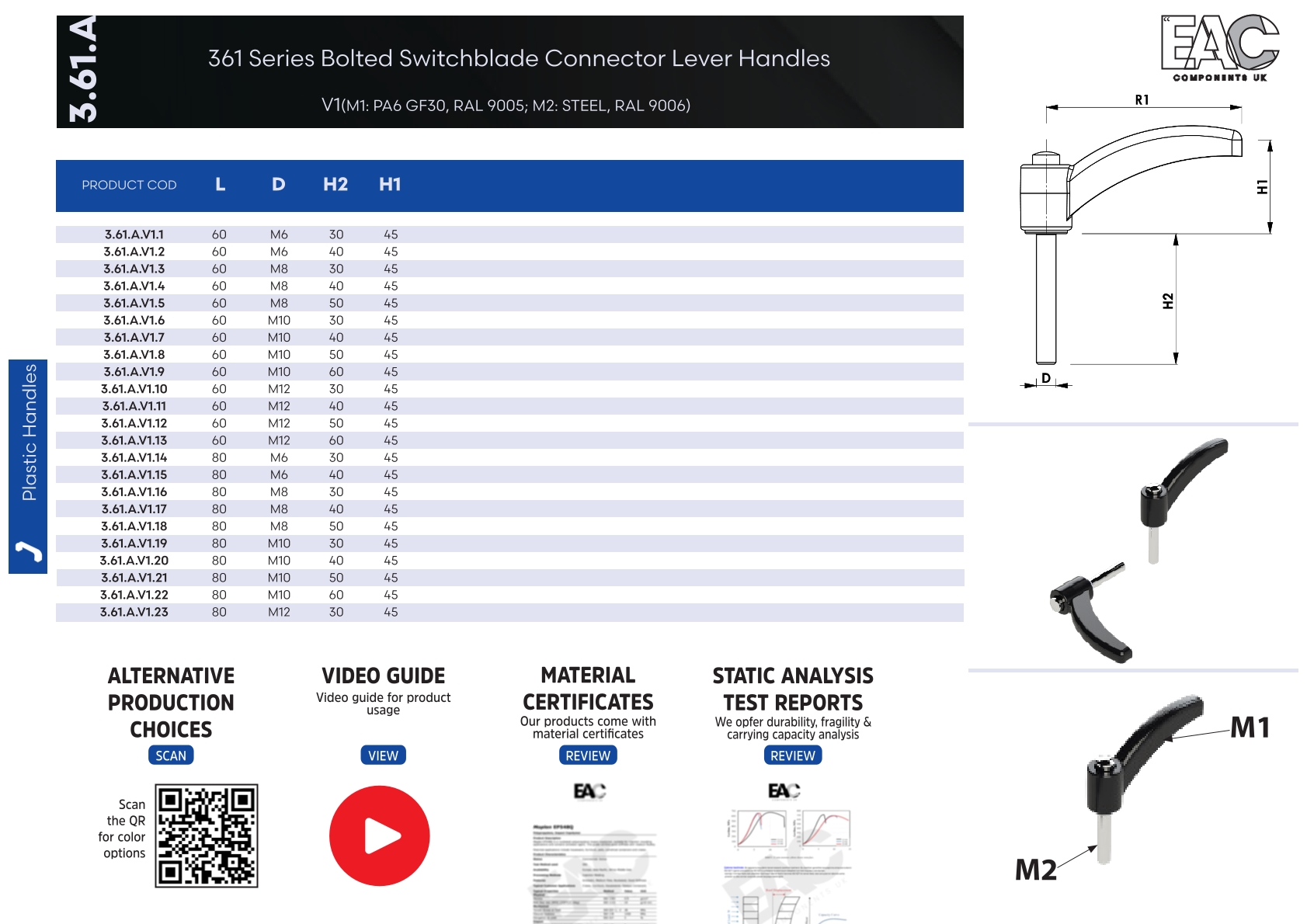

3.61.A.V1 PA6 GF30 RAL 9005

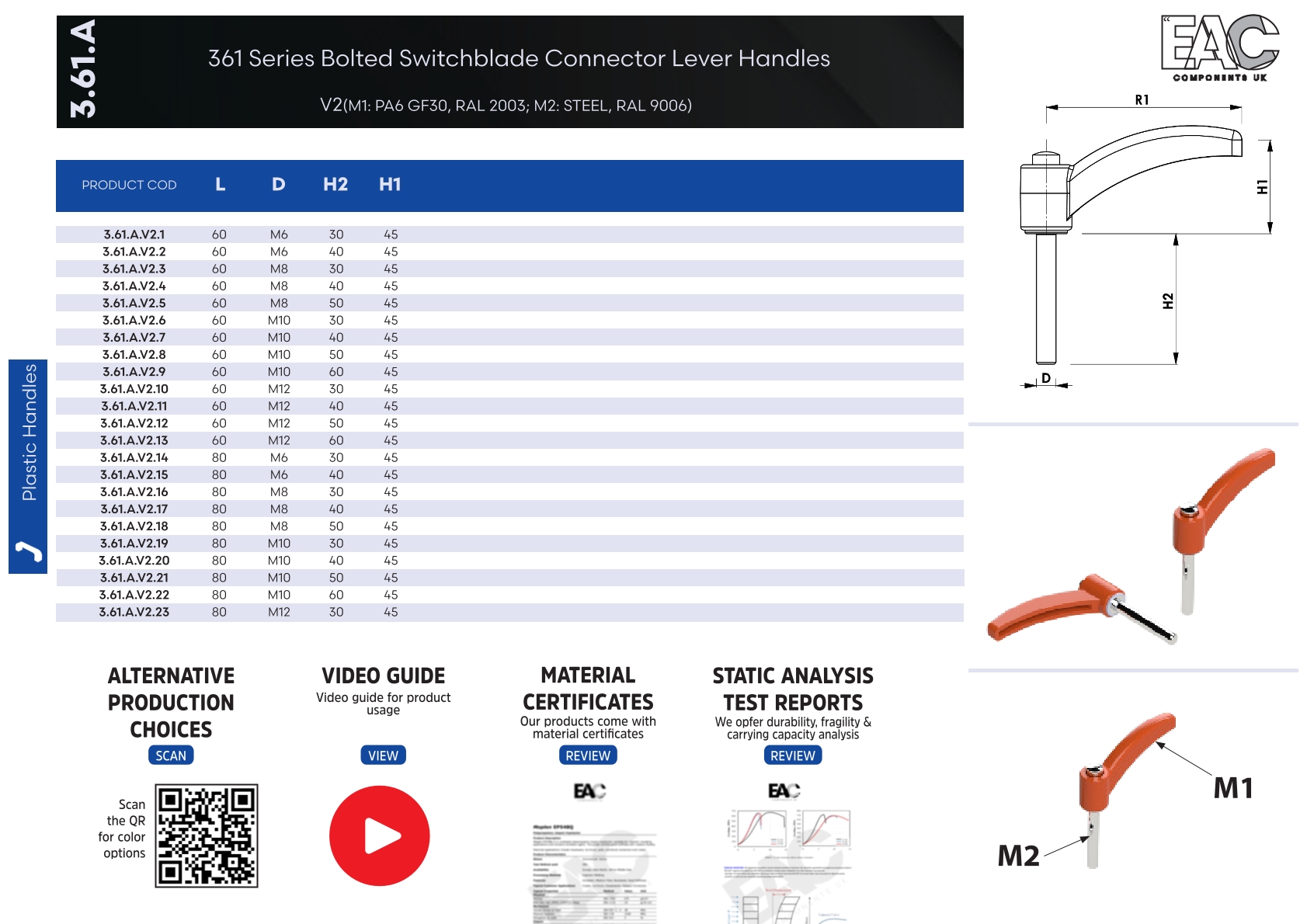

3.61.A.V2 PA6 GF30 RAL 2003


Bolt Metric (D)	Handles Length (L)	Height (H1)	Bolt Length (H)
M6	60	45	30	3.61.A.V1.1
M6	60	45	40	3.61.A.V1.2
M8	60	45	30	3.61.A.V1.3
M8	60	45	40	3.61.A.V1.4
M8	60	45	50	3.61.A.V1.5
M10	60	45	30	3.61.A.V1.6
M10	60	45	40	3.61.A.V1.7
M10	60	45	50	3.61.A.V1.8
M10	60	45	60	3.61.A.V1.9
M12	60	45	30	3.61.A.V1.10
M12	60	45	40	3.61.A.V1.11
M12	60	45	50	3.61.A.V1.12
M12	60	45	60	3.61.A.V1.13
M6	80	45	30	3.61.A.V1.14
M6	80	45	40	3.61.A.V1.15
M8	80	45	30	3.61.A.V1.16
M8	80	45	40	3.61.A.V1.17
M8	80	45	50	3.61.A.V1.18
M10	80	45	30	3.61.A.V1.19
M10	80	45	40	3.61.A.V1.20
M10	80	45	50	3.61.A.V1.21
M10	80	45	60	3.61.A.V1.22
M12	80	45	30	3.61.A.V1.23
M12	80	45	40	3.61.A.V1.24
M12	80	45	50	3.61.A.V1.25
M12	80	45	60	3.61.A.V1.26


Bolt Metric (D)	Handles Length (L)	Height (H1)	Bolt Length (H)
M6	80	45	30	3.61.A.V2.14
M6	60	45	40	3.61.A.V2.2
M8	60	45	30	3.61.A.V2.3
M8	60	45	40	3.61.A.V2.4
M8	60	45	50	3.61.A.V2.5
M10	60	45	30	3.61.A.V2.6
M10	60	45	40	3.61.A.V2.7
M10	60	45	50	3.61.A.V2.8
M10	60	45	60	3.61.A.V2.9
M12	60	45	30	3.61.A.V2.10
M12	60	45	40	3.61.A.V2.11
M6	60	45	30	3.61.A.V2.1
M12	60	45	60	3.61.A.V2.13
M12	80	45	60	3.61.A.V2.26
M6	80	45	40	3.61.A.V2.15
M8	80	45	30	3.61.A.V2.16
M8	80	45	40	3.61.A.V2.17
M8	80	45	50	3.61.A.V2.18
M10	80	45	30	3.61.A.V2.19
M10	80	45	40	3.61.A.V2.20
M10	80	45	50	3.61.A.V2.21
M10	80	45	60	3.61.A.V2.22
M12	80	45	30	3.61.A.V2.23
M12	80	45	40	3.61.A.V2.24
M12	80	45	50	3.61.A.V2.25
M12	60	45	50	3.61.A.V2.12
