911 Series Plastic Bodied Fixed Bolted Feet

Ürünlerimizin ölçülendirme ve E-Katalog sayfası, ürün malzeme içerikleri, kalite ve analiz dokümanları, sertifikalar, montaj videoları ve kategori tanıtımları hakkında kapsamlı bilgilere kolayca ulaşabilirsiniz.

Katalog Kodu: 9.11

Canlı Destek

Ürün Hammadde Sertifikası

Teknik Detay

Ürün Kalite ve Analiz Belgeleri

Teknik Çizim

Montaj Videosu

Kategori Tanıtımı

3D Modelleme

Renk ve Materyal Seçenekleri (V)

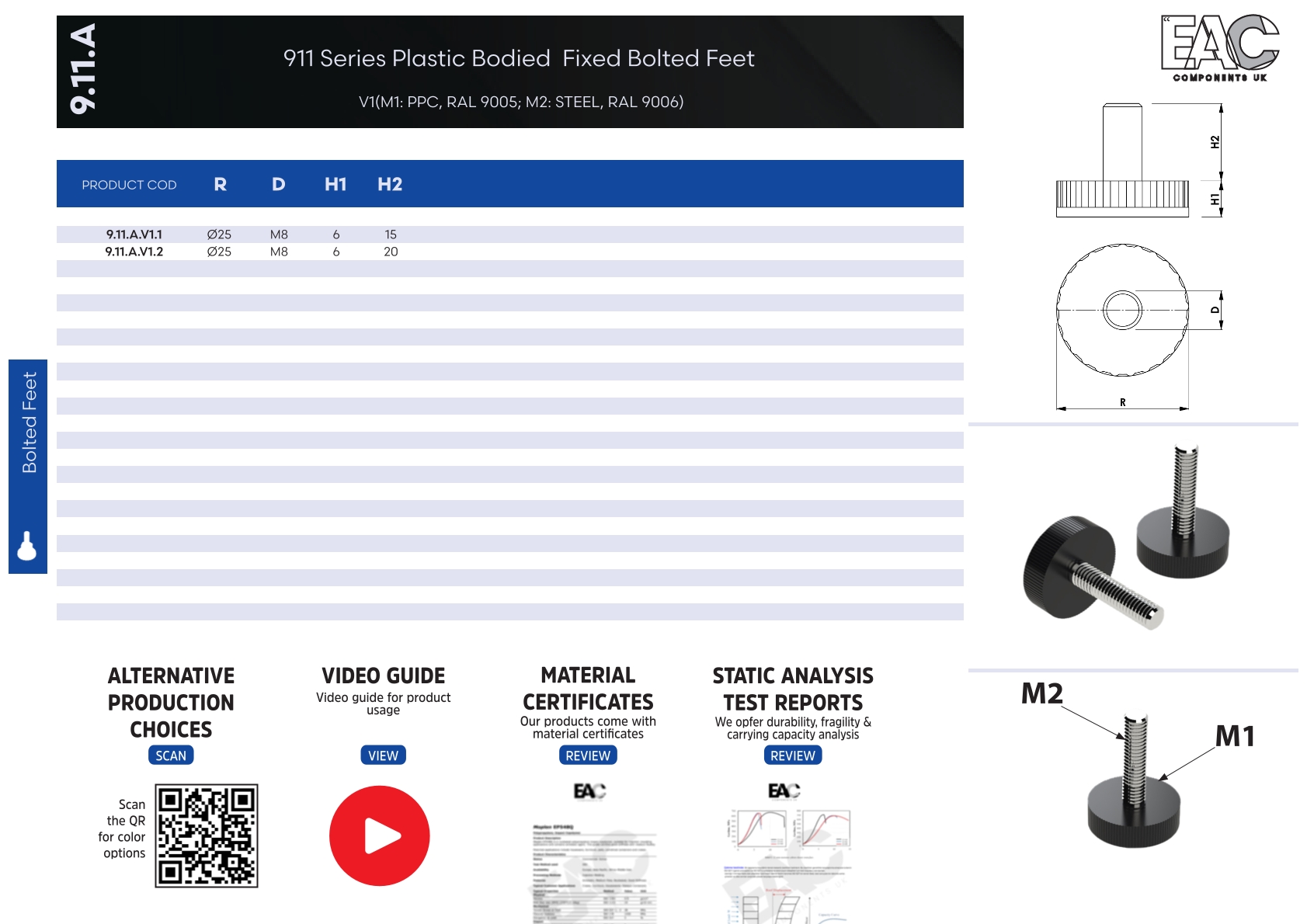

9.11.A.V1 PPC RAL 9005

9.11.C.V1 PPC RAL 9005

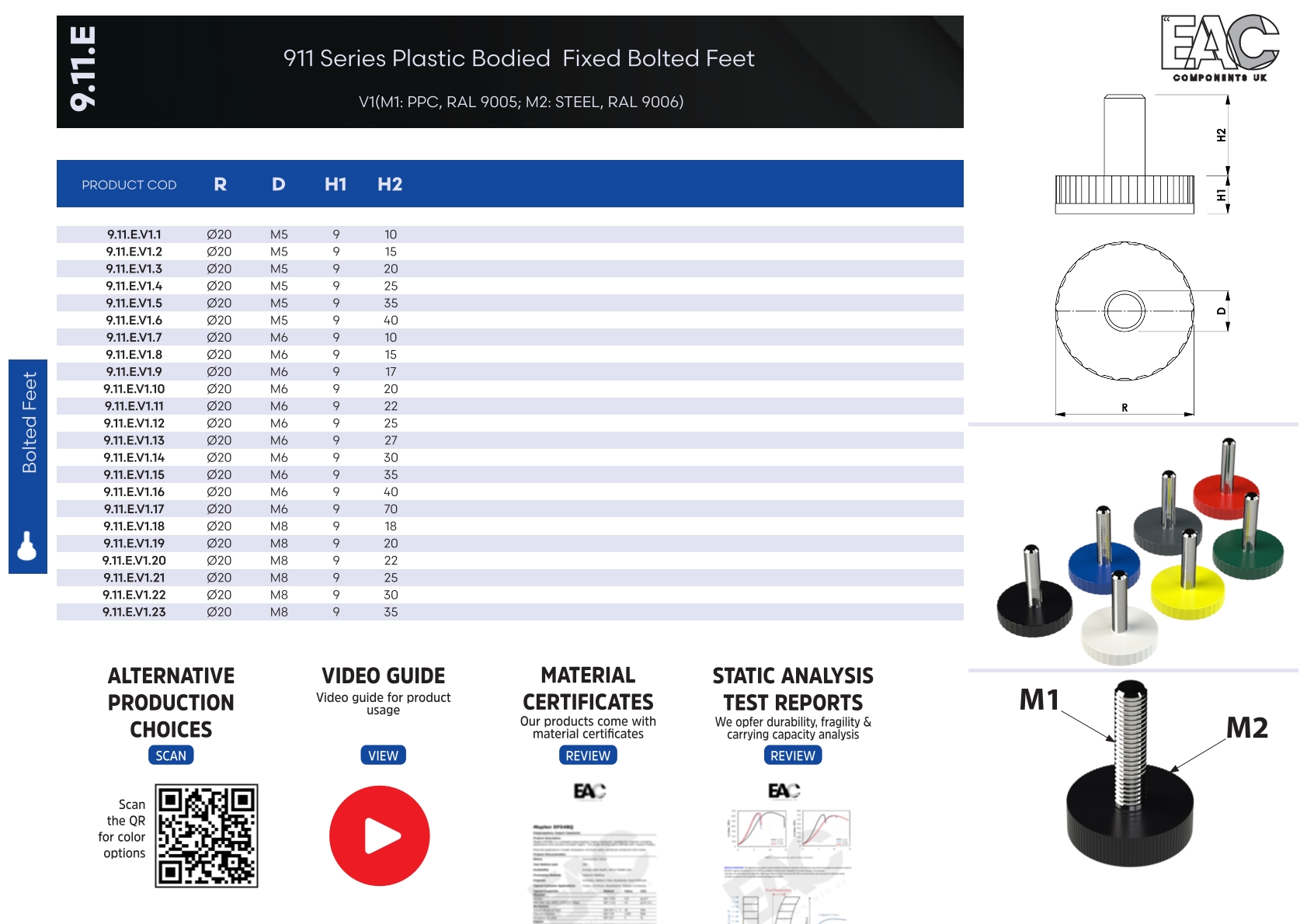

9.11.E.V1 PPC RAL 9005

9.11.F.V2 PPC RAL 9002


Product Diameter (Ø)	Bolt Metric (D)	Bolt Length (H)
Ø25	M8	15	9.11.A.V1.1
Ø25	M8	20	9.11.A.V1.2

9.11.C.V1 - PPC - RAL 9005
			Product Diameter (Ø)	Bolt Metric (D)	Bolt Length (H)
			Ø18	M6	22				9.11.C.V1.1


Product Diameter (Ø)	Bolt Metric (D)	Bolt Length (H)
Ø20	M5	10	9.11.E.V1.1
Ø20	M5	15	9.11.E.V1.2
Ø20	M5	20	9.11.E.V1.3
Ø20	M5	25	9.11.E.V1.4
Ø20	M5	35	9.11.E.V1.5
Ø20	M5	40	9.11.E.V1.6
Ø20	M6	10	9.11.E.V1.7
Ø20	M6	15	9.11.E.V1.8
Ø20	M6	17	9.11.E.V1.9
Ø20	M6	20	9.11.E.V1.10
Ø20	M6	22	9.11.E.V1.11
Ø20	M6	25	9.11.E.V1.12
Ø20	M6	27	9.11.E.V1.13
Ø20	M6	30	9.11.E.V1.14
Ø20	M6	35	9.11.E.V1.15
Ø20	M6	40	9.11.E.V1.16
Ø20	M6	70	9.11.E.V1.17
Ø20	M8	18	9.11.E.V1.18
Ø20	M8	20	9.11.E.V1.19
Ø20	M8	22	9.11.E.V1.20
Ø20	M8	25	9.11.E.V1.21
Ø20	M8	30	9.11.E.V1.22
Ø20	M8	35	9.11.E.V1.23
Ø32	M8	15	9.11.E.V1.24
Ø32	M8	20	9.11.E.V1.25
Ø32	M8	25	9.11.E.V1.26
Ø32	M8	30	9.11.E.V1.27
Ø32	M8	35	9.11.E.V1.28
Ø32	M8	40	9.11.E.V1.29
Ø32	M10	15	9.11.E.V1.30
Ø32	M10	18	9.11.E.V1.31
Ø32	M10	20	9.11.E.V1.32
Ø32	M10	22	9.11.E.V1.33
Ø32	M10	25	9.11.E.V1.34
Ø32	M10	28	9.11.E.V1.35
Ø32	M10	32	9.11.E.V1.36

9.11.F.V2 - PPC - RAL 9002
			Product Diameter (Ø)	Bolt Metric (D)	Bolt Length (H)
			Ø32	M10	25				9.11.F.V2.1
