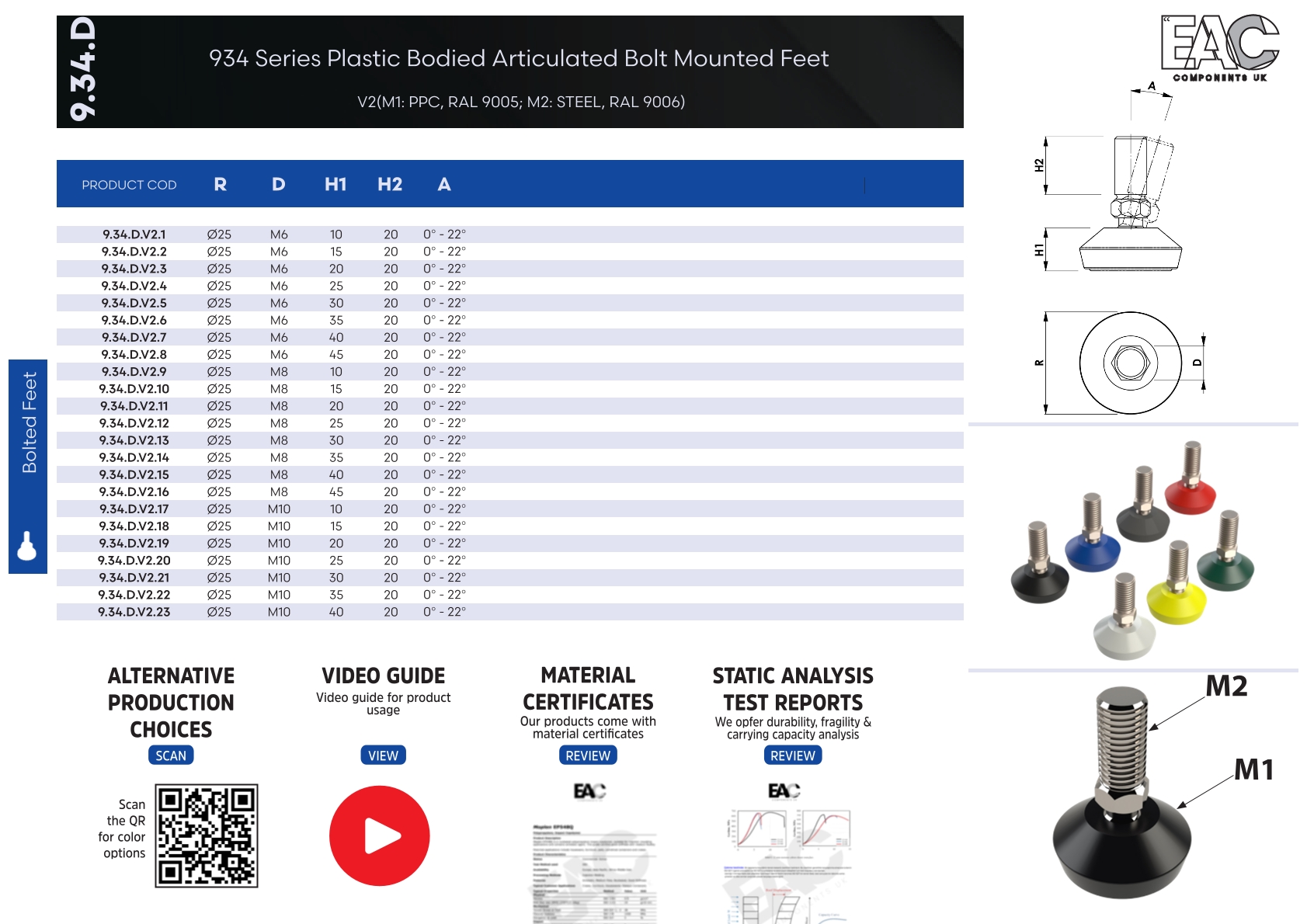

934 Series Plastic Bodied Articulated Bolt Mounted Feet

Ürünlerimizin ölçülendirme ve E-Katalog sayfası, ürün malzeme içerikleri, kalite ve analiz dokümanları, sertifikalar, montaj videoları ve kategori tanıtımları hakkında kapsamlı bilgilere kolayca ulaşabilirsiniz.

Katalog Kodu: 9.34

Canlı Destek

Ürün Hammadde Sertifikası

Teknik Detay

Ürün Kalite ve Analiz Belgeleri

Teknik Çizim

Montaj Videosu

Kategori Tanıtımı

3D Modelleme

Renk ve Materyal Seçenekleri (V)

9.34.A.V1 PPC RAL 9005

9.34.B.V1 PPC RAL 9005

9.34.C.V1 PPC RAL 9005

9.34.D.V2 PPC RAL 9005


Product Diameter (Ø)	Bolt Metric (D)	Bolt Length (H)
Ø32	M8	15	9.34.A.V1.1
Ø32	M10	35	9.34.A.V1.2


Product Diameter (Ø)	Bolt Metric (D)	Bolt Length (H)
Ø20	M8	20	9.34.B.V1.1
Ø25	M8	25	9.34.B.V1.2
Ø30	M8	20	9.34.B.V1.3
Ø30	M8	30	9.34.B.V1.4
Ø30	M8	40	9.34.B.V1.5

9.34.C.V1 - PPC - RAL 9005
			Product Diameter (Ø)	Bolt Metric (D)	Bolt Length (H)
			Ø31	M8	25				9.34.C.V1.1


Product Diameter (Ø)	Bolt Metric (D)	Bolt Length (H)
Ø25	M8	25	9.34.D.V2.12
Ø25	M6	10	9.34.D.V2.1
Ø25	M10	35	9.34.D.V2.22
Ø25	M10	30	9.34.D.V2.21
Ø25	M10	25	9.34.D.V2.20
Ø25	M10	20	9.34.D.V2.19
Ø25	M10	15	9.34.D.V2.18
Ø25	M10	10	9.34.D.V2.17
Ø25	M8	45	9.34.D.V2.16
Ø25	M8	40	9.34.D.V2.15
Ø25	M10	45	9.34.D.V2.24
Ø25	M8	30	9.34.D.V2.13
Ø32	M6	10	9.34.D.V2.25
Ø25	M8	20	9.34.D.V2.11
Ø25	M8	15	9.34.D.V2.10
Ø25	M8	10	9.34.D.V2.9
Ø25	M6	45	9.34.D.V2.8
Ø25	M6	40	9.34.D.V2.7
Ø25	M6	35	9.34.D.V2.6
Ø25	M6	30	9.34.D.V2.5
Ø25	M6	25	9.34.D.V2.4
Ø25	M6	20	9.34.D.V2.3
Ø25	M6	15	9.34.D.V2.2
Ø25	M8	35	9.34.D.V2.14
Ø32	M8	25	9.34.D.V2.36
Ø32	M10	40	9.34.D.V2.47
Ø32	M10	35	9.34.D.V2.46
Ø32	M10	30	9.34.D.V2.45
Ø32	M10	25	9.34.D.V2.44
Ø32	M10	20	9.34.D.V2.43
Ø32	M10	15	9.34.D.V2.42
Ø32	M10	10	9.34.D.V2.41
Ø32	M8	45	9.34.D.V2.40
Ø32	M8	40	9.34.D.V2.39
Ø25	M10	40	9.34.D.V2.23
Ø32	M8	30	9.34.D.V2.37
Ø32	M10	45	9.34.D.V2.48
Ø32	M8	20	9.34.D.V2.35
Ø32	M8	15	9.34.D.V2.34
Ø32	M8	10	9.34.D.V2.33
Ø32	M6	45	9.34.D.V2.32
Ø32	M6	40	9.34.D.V2.31
Ø32	M6	35	9.34.D.V2.30
Ø32	M6	30	9.34.D.V2.29
Ø32	M6	25	9.34.D.V2.28
Ø32	M6	20	9.34.D.V2.27
Ø32	M6	15	9.34.D.V2.26
Ø32	M8	35	9.34.D.V2.38
