912 Series Sheet Metal Body Fixed Bolted Feet

Ürünlerimizin ölçülendirme ve E-Katalog sayfası, ürün malzeme içerikleri, kalite ve analiz dokümanları, sertifikalar, montaj videoları ve kategori tanıtımları hakkında kapsamlı bilgilere kolayca ulaşabilirsiniz.

Katalog Kodu: 9.12

Canlı Destek

Ürün Hammadde Sertifikası

Teknik Detay

Ürün Kalite ve Analiz Belgeleri

Teknik Çizim

Montaj Videosu

Kategori Tanıtımı

3D Modelleme

Renk ve Materyal Seçenekleri (V)

9.12.A.V1 ÇELİK RAL 9006

9.12.B.V1 ÇELİK RAL 9006

9.12.C.V1 ÇELİK RAL 9006

9.12.D.V1 PASLANMAZ ÇELİK RAL 9006


Product Diameter (Ø)	Bolt Metric (D)	Bolt Length (H)
Ø12	M12	100	9.12.A.V1.1
Ø12	M12	120	9.12.A.V1.2
Ø16	M12	100	9.12.A.V1.3
Ø16	M16	120	9.12.A.V1.4
Ø20	M16	100	9.12.A.V1.5
Ø20	M20	120	9.12.A.V1.6

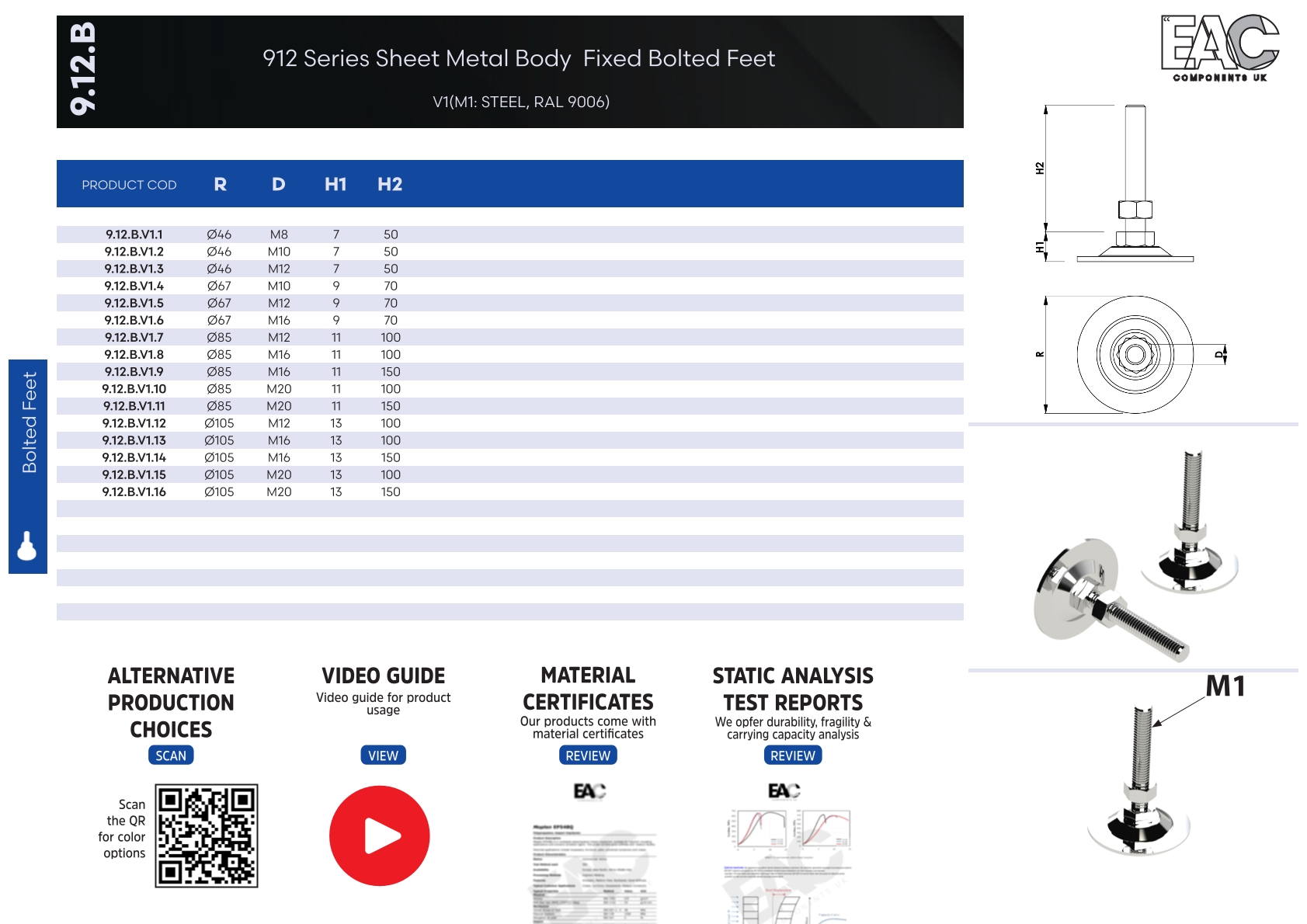

Product Diameter (Ø)	Bolt Metric (D)	Bolt Length (H)
Ø46	M8	50	9.12.B.V1.1
Ø46	M10	50	9.12.B.V1.2
Ø46	M12	50	9.12.B.V1.3
Ø67	M10	70	9.12.B.V1.4
Ø67	M12	70	9.12.B.V1.5
Ø67	M16	70	9.12.B.V1.6
Ø85	M12	100	9.12.B.V1.7
Ø85	M16	100	9.12.B.V1.8
Ø85	M16	150	9.12.B.V1.9
Ø85	M20	100	9.12.B.V1.10
Ø85	M20	150	9.12.B.V1.11
Ø105	M12	100	9.12.B.V1.12
Ø105	M16	100	9.12.B.V1.13
Ø105	M16	150	9.12.B.V1.14
Ø105	M20	100	9.12.B.V1.15
Ø105	M20	150	9.12.B.V1.16

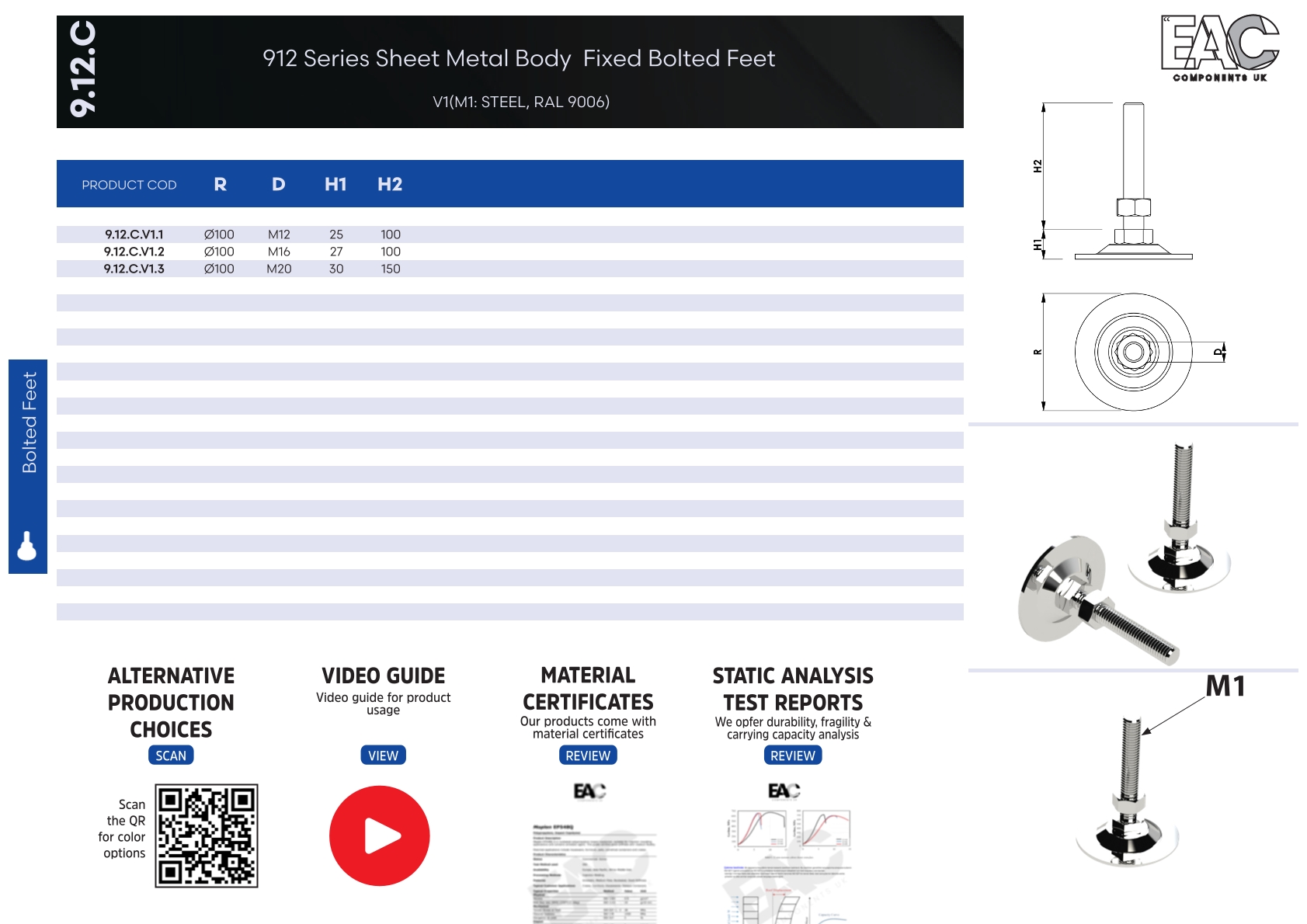

Product Diameter (Ø)	Bolt Metric (D)	Bolt Length (H)
Ø100	M12	100	9.12.C.V1.1
Ø100	M16	100	9.12.C.V1.2
Ø100	M20	150	9.12.C.V1.3

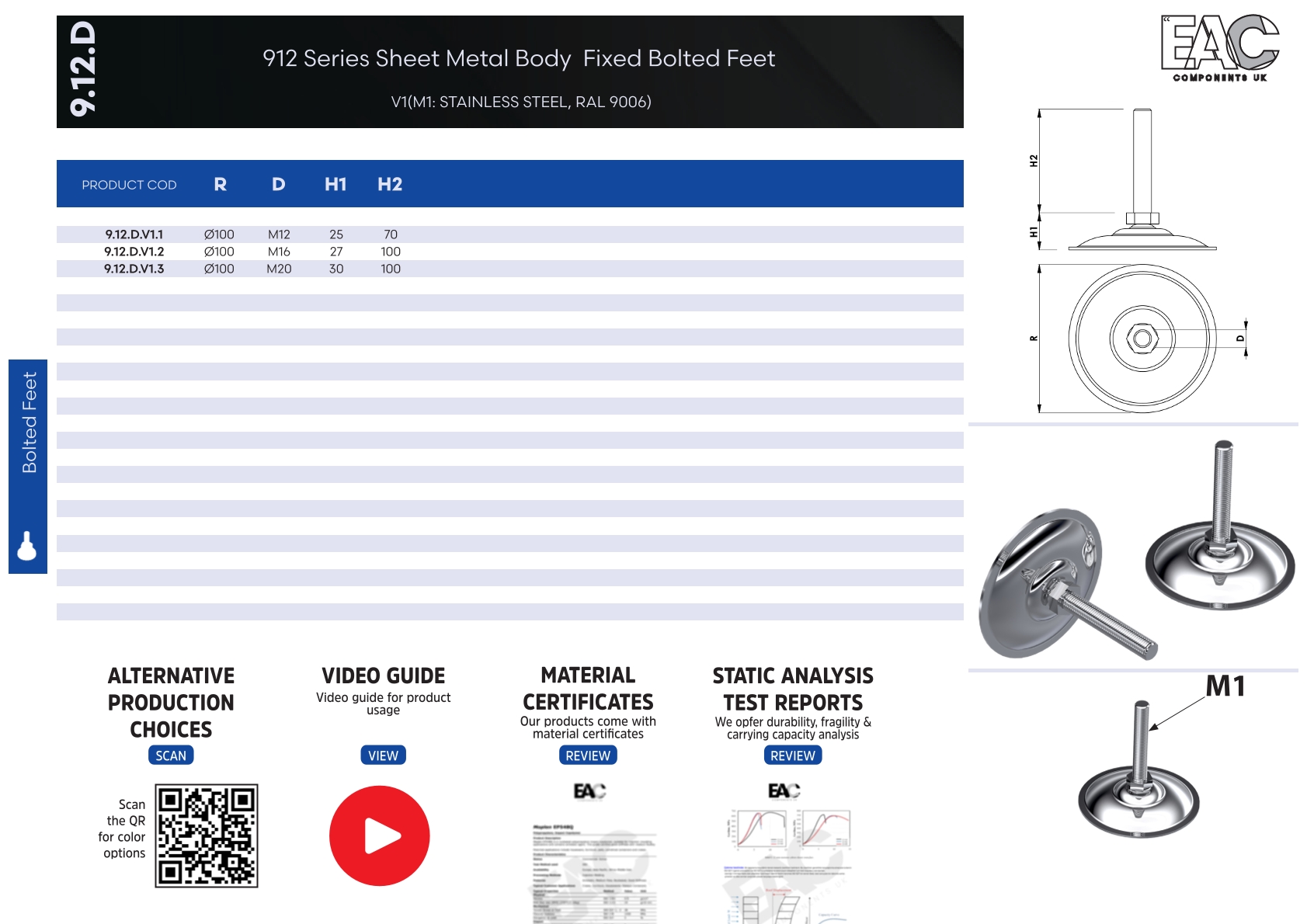

Product Diameter (Ø)	Bolt Metric (D)	Bolt Length (H)
Ø100	M12	70	9.12.D.V1.1
Ø100	M16	100	9.12.D.V1.2
Ø100	M20	100	9.12.D.V1.3

3D Modelleme

Ürün dosyasına erişmek için aşağıda bulunan “3D Modeli İndir” butonuna tıklayıp açılan formu doldurup gönderebilirsiniz.
