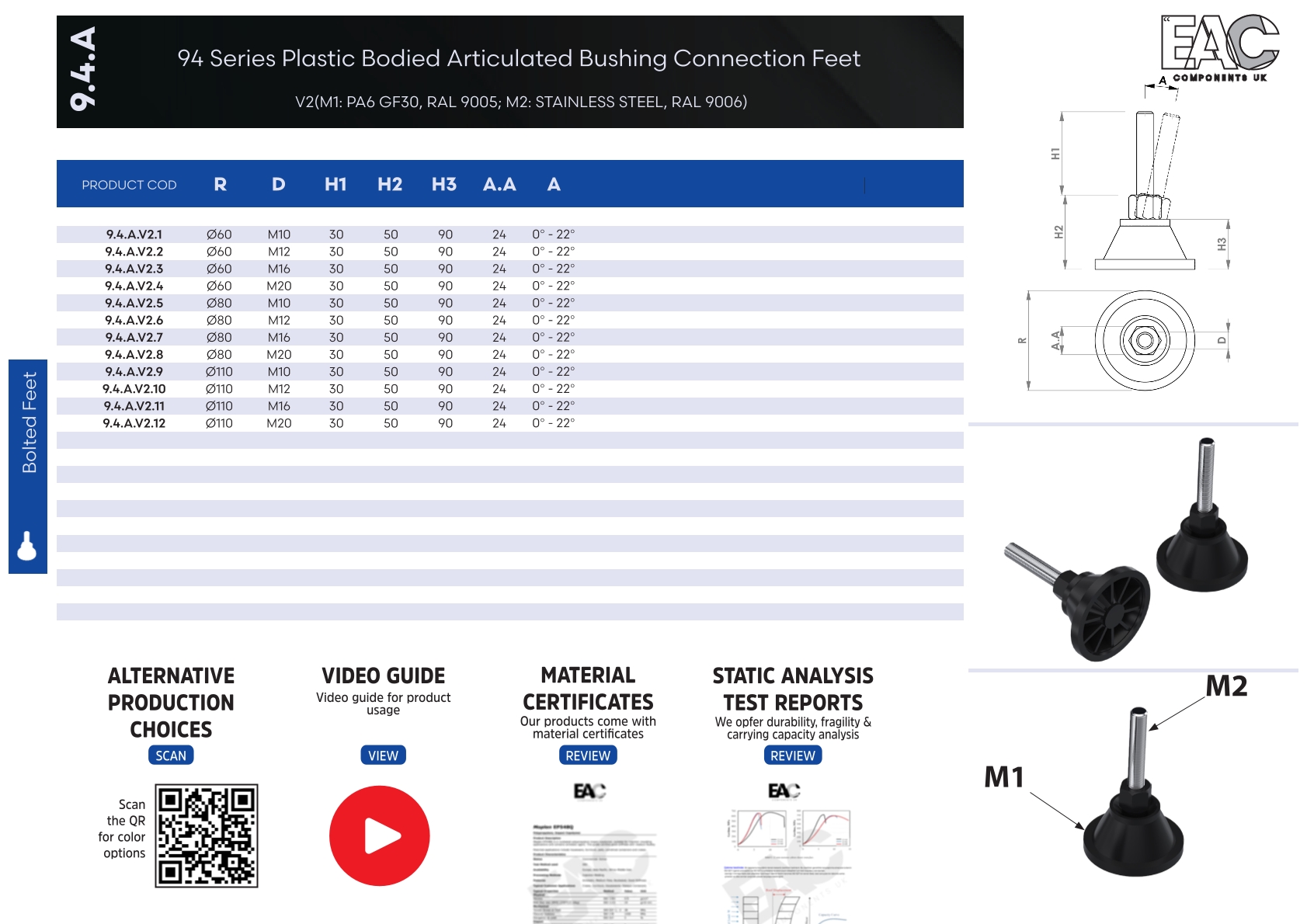

94 Series Plastic Bodied Articulated Bushing Connection Feet

Ürünlerimizin ölçülendirme ve E-Katalog sayfası, ürün malzeme içerikleri, kalite ve analiz dokümanları, sertifikalar, montaj videoları ve kategori tanıtımları hakkında kapsamlı bilgilere kolayca ulaşabilirsiniz.

Katalog Kodu: 9.4

Canlı Destek

Ürün Hammadde Sertifikası

Teknik Detay

Ürün Kalite ve Analiz Belgeleri

Teknik Çizim

Montaj Videosu

Kategori Tanıtımı

3D Modelleme

Renk ve Materyal Seçenekleri (V)

9.4.A.V1 PA6 GF30 RAL 9005

9.4.A.V2 PA6 GF30 RAL 9005


Product Diameter (Ø)	Bolt Metric (D)	Bolt Length (H)
Ø60	M10	50	9.4.A.V1.1
Ø60	M10	100	9.4.A.V1.2
Ø60	M12	50	9.4.A.V1.3
Ø60	M12	100	9.4.A.V1.4
Ø60	M16	50	9.4.A.V1.5
Ø60	M16	100	9.4.A.V1.6
Ø60	M16	150	9.4.A.V1.7
Ø60	M20	50	9.4.A.V1.8
Ø60	M20	100	9.4.A.V1.9
Ø60	M20	150	9.4.A.V1.10
Ø80	M10	50	9.4.A.V1.11
Ø80	M10	100	9.4.A.V1.12
Ø80	M12	50	9.4.A.V1.13
Ø80	M12	100	9.4.A.V1.14
Ø80	M16	50	9.4.A.V1.15
Ø80	M16	100	9.4.A.V1.16
Ø80	M16	150	9.4.A.V1.17
Ø80	M16	200	9.4.A.V1.18
Ø80	M20	50	9.4.A.V1.19
Ø80	M20	100	9.4.A.V1.20
Ø80	M20	150	9.4.A.V1.21
Ø80	M20	200	9.4.A.V1.22
Ø110	M10	50	9.4.A.V1.23
Ø110	M10	100	9.4.A.V1.24
Ø110	M12	50	9.4.A.V1.25
Ø110	M12	100	9.4.A.V1.26
Ø110	M16	50	9.4.A.V1.27
Ø110	M16	100	9.4.A.V1.28
Ø110	M16	150	9.4.A.V1.29
Ø110	M16	200	9.4.A.V1.30
Ø110	M20	50	9.4.A.V1.31
Ø110	M20	100	9.4.A.V1.32
Ø110	M20	150	9.4.A.V1.33
Ø110	M20	200	9.4.A.V1.34


Product Diameter (Ø)	Bolt Metric (D)	Bolt Length (H)
Ø110	M20	50	9.4.A.V2.12
Ø110	M16	50	9.4.A.V2.11
Ø110	M12	50	9.4.A.V2.10
Ø110	M10	50	9.4.A.V2.9
Ø80	M20	50	9.4.A.V2.8
Ø80	M16	50	9.4.A.V2.7
Ø80	M12	50	9.4.A.V2.6
Ø80	M10	50	9.4.A.V2.5
Ø60	M20	50	9.4.A.V2.4
Ø60	M16	50	9.4.A.V2.3
Ø60	M12	50	9.4.A.V2.2
Ø60	M10	50	9.4.A.V2.1
