944 Series Plastic Bodied Fixed Bolted Feet

Ürünlerimizin ölçülendirme ve E-Katalog sayfası, ürün malzeme içerikleri, kalite ve analiz dokümanları, sertifikalar, montaj videoları ve kategori tanıtımları hakkında kapsamlı bilgilere kolayca ulaşabilirsiniz.

Katalog Kodu: 9.44

Canlı Destek

Ürün Hammadde Sertifikası

Teknik Detay

Ürün Kalite ve Analiz Belgeleri

Teknik Çizim

Montaj Videosu

Kategori Tanıtımı

3D Modelleme

Renk ve Materyal Seçenekleri (V)

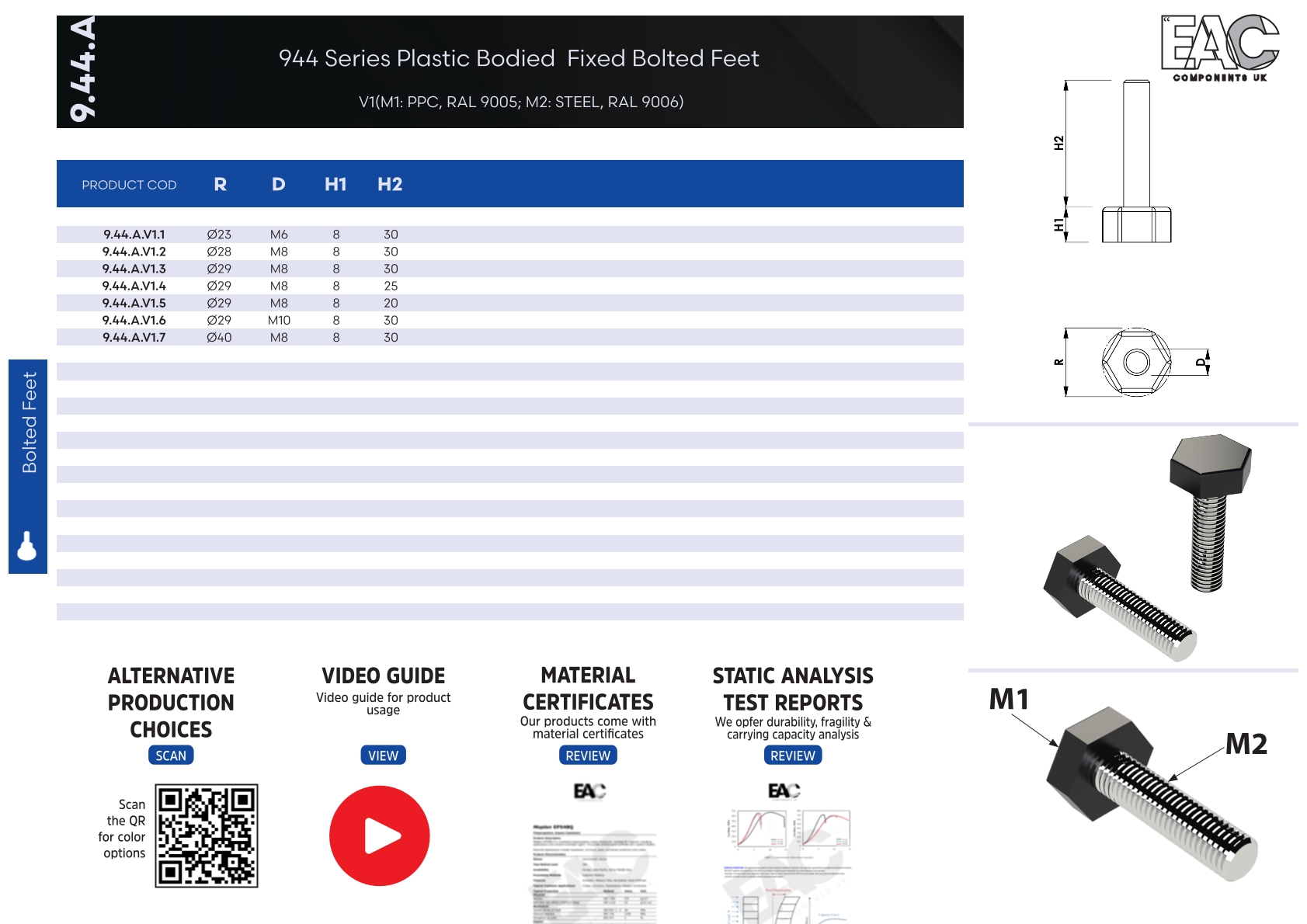

9.44.A.V1 PPC RAL 9005

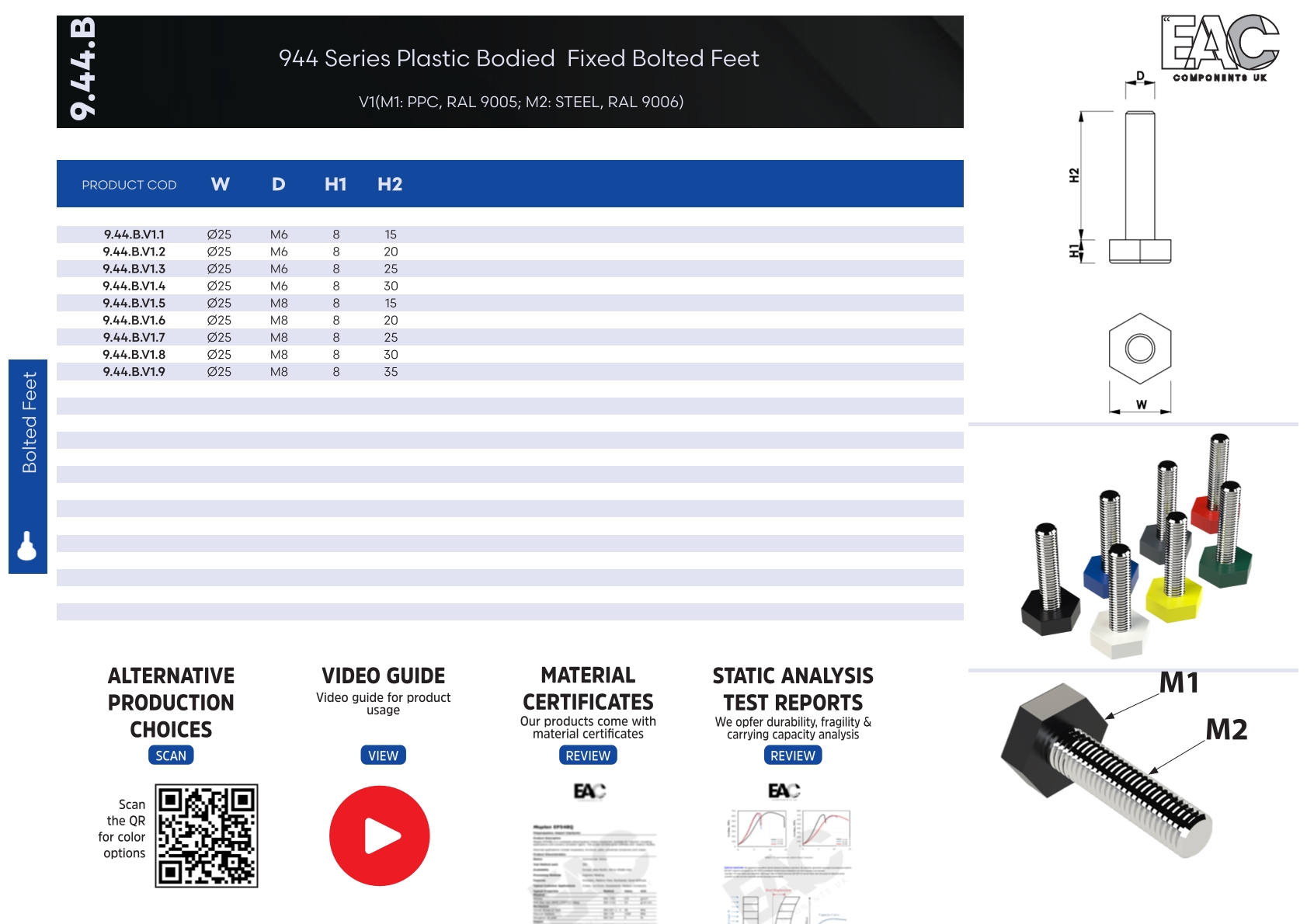

9.44.B.V1 PPC RAL 9005

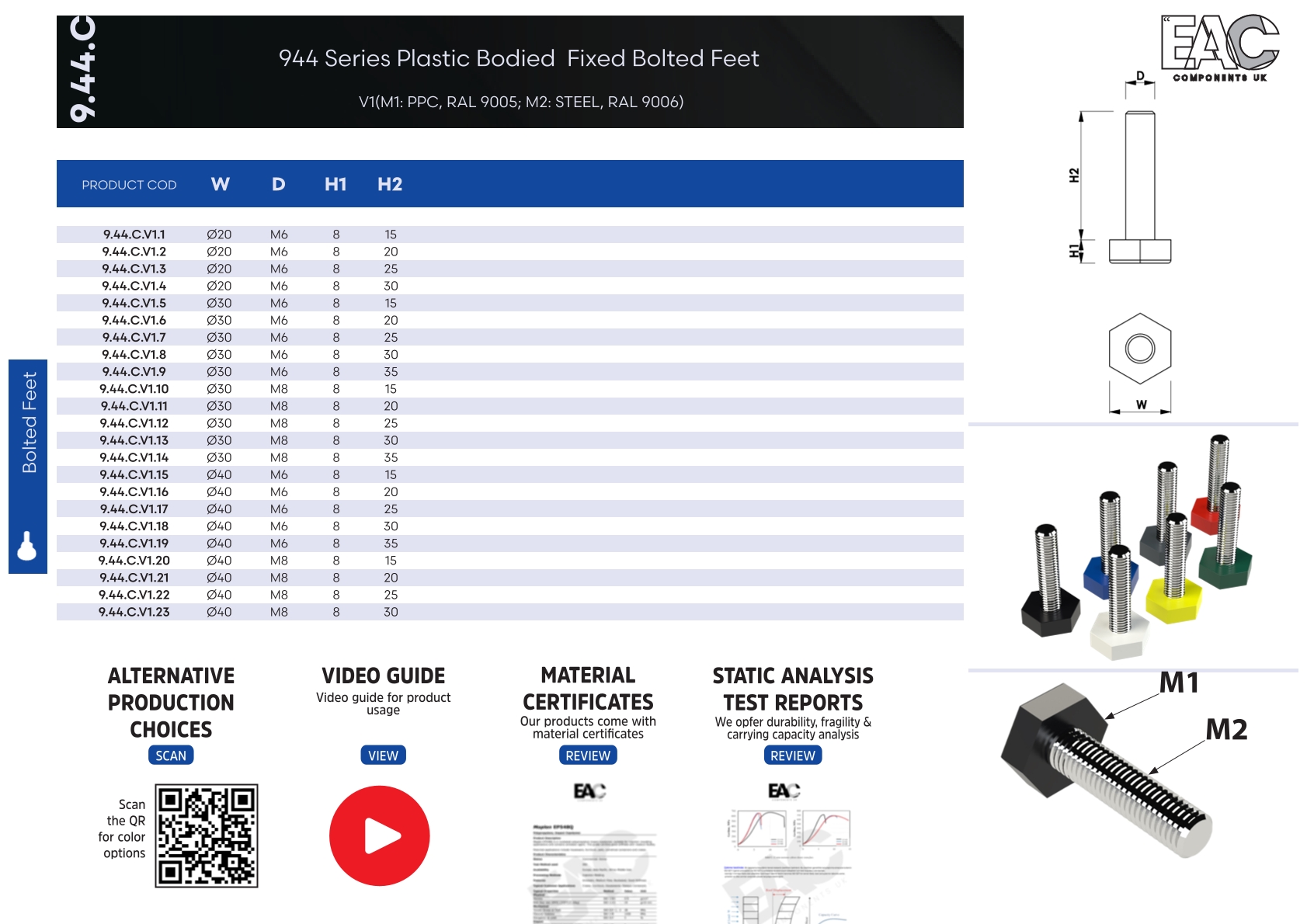

9.44.C.V1 PPC RAL 9005


Product Diameter (Ø)	Bolt Metric (D)	Bolt Length (H)
Ø23	M6	30	9.44.A.V1.1
Ø28	M8	30	9.44.A.V1.2
Ø29	M8	30	9.44.A.V1.3
Ø29	M8	25	9.44.A.V1.4
Ø29	M8	20	9.44.A.V1.5
Ø29	M10	30	9.44.A.V1.6
Ø40	M8	30	9.44.A.V1.7


Product Diameter (Ø)	Bolt Metric (D)	Bolt Length (H)
Ø25	M6	15	9.44.B.V1.1
Ø25	M6	20	9.44.B.V1.2
Ø25	M6	25	9.44.B.V1.3
Ø25	M6	30	9.44.B.V1.4
Ø25	M8	15	9.44.B.V1.5
Ø25	M8	20	9.44.B.V1.6
Ø25	M8	25	9.44.B.V1.7
Ø25	M8	30	9.44.B.V1.8
Ø25	M8	35	9.44.B.V1.9


Product Diameter (Ø)	Bolt Metric (D)	Bolt Length (H)
Ø20	M6	15	9.44.C.V1.1
Ø20	M6	20	9.44.C.V1.2
Ø20	M6	25	9.44.C.V1.3
Ø20	M6	30	9.44.C.V1.4
Ø30	M6	15	9.44.C.V1.5
Ø30	M6	20	9.44.C.V1.6
Ø30	M6	25	9.44.C.V1.7
Ø30	M6	30	9.44.C.V1.8
Ø30	M6	35	9.44.C.V1.9
Ø30	M8	15	9.44.C.V1.10
Ø30	M8	20	9.44.C.V1.11
Ø30	M8	25	9.44.C.V1.12
Ø30	M8	30	9.44.C.V1.13
Ø30	M8	35	9.44.C.V1.14
Ø40	M6	15	9.44.C.V1.15
Ø40	M6	20	9.44.C.V1.16
Ø40	M6	25	9.44.C.V1.17
Ø40	M6	30	9.44.C.V1.18
Ø40	M6	35	9.44.C.V1.19
Ø40	M8	15	9.44.C.V1.20
Ø40	M8	20	9.44.C.V1.21
Ø40	M8	25	9.44.C.V1.22
Ø40	M8	30	9.44.C.V1.23
Ø40	M8	35	9.44.C.V1.24
Ø50	M6	15	9.44.C.V1.25
Ø50	M6	20	9.44.C.V1.26
Ø50	M6	25	9.44.C.V1.27
Ø50	M6	30	9.44.C.V1.28
Ø50	M6	35	9.44.C.V1.29
Ø50	M8	15	9.44.C.V1.30
Ø50	M8	20	9.44.C.V1.31
Ø50	M8	25	9.44.C.V1.32
Ø50	M8	30	9.44.C.V1.33
Ø50	M8	35	9.44.C.V1.34
Ø60	M8	15	9.44.C.V1.35
Ø60	M8	20	9.44.C.V1.36
Ø60	M8	25	9.44.C.V1.37
Ø60	M8	30	9.44.C.V1.38
Ø60	M8	35	9.44.C.V1.39
Ø60	M10	15	9.44.C.V1.40
Ø60	M10	20	9.44.C.V1.41
Ø60	M10	25	9.44.C.V1.42
Ø60	M10	30	9.44.C.V1.43
Ø60	M10	35	9.44.C.V1.44
Ø70	M8	20	9.44.C.V1.45
Ø70	M8	25	9.44.C.V1.46
Ø70	M8	30	9.44.C.V1.47
Ø70	M8	35	9.44.C.V1.48
Ø70	M10	15	9.44.C.V1.49
Ø70	M10	20	9.44.C.V1.50
Ø70	M10	25	9.44.C.V1.51
Ø70	M10	30	9.44.C.V1.52
Ø70	M10	35	9.44.C.V1.53
