98 Series Plastic Bodied Fixed Bolted Feet

Ürünlerimizin ölçülendirme ve E-Katalog sayfası, ürün malzeme içerikleri, kalite ve analiz dokümanları, sertifikalar, montaj videoları ve kategori tanıtımları hakkında kapsamlı bilgilere kolayca ulaşabilirsiniz.

Katalog Kodu: 9.8

Canlı Destek

Ürün Hammadde Sertifikası

Teknik Detay

Ürün Kalite ve Analiz Belgeleri

Teknik Çizim

Montaj Videosu

Kategori Tanıtımı

3D Modelleme

Renk ve Materyal Seçenekleri (V)

9.8.A.V1 PA6 GF30 RAL 9005

9.8.A.V2 PA6 GF30 RAL 9005

9.8.B.V1 PPC RAL 9005

9.8.B.V2 PPC RAL 9005

9.8.C.V1 PPC RAL 9005

9.8.D.V1 PPC RAL 9005


Product Diameter (Ø)	Bolt Metric (D)	Bolt Length (H)
Ø120	M10	70	9.8.A.V1.1
Ø120	M12	100	9.8.A.V1.2
Ø120	M16	100	9.8.A.V1.3
Ø120	M16	150	9.8.A.V1.4
Ø120	M20	100	9.8.A.V1.5
Ø120	M20	150	9.8.A.V1.6

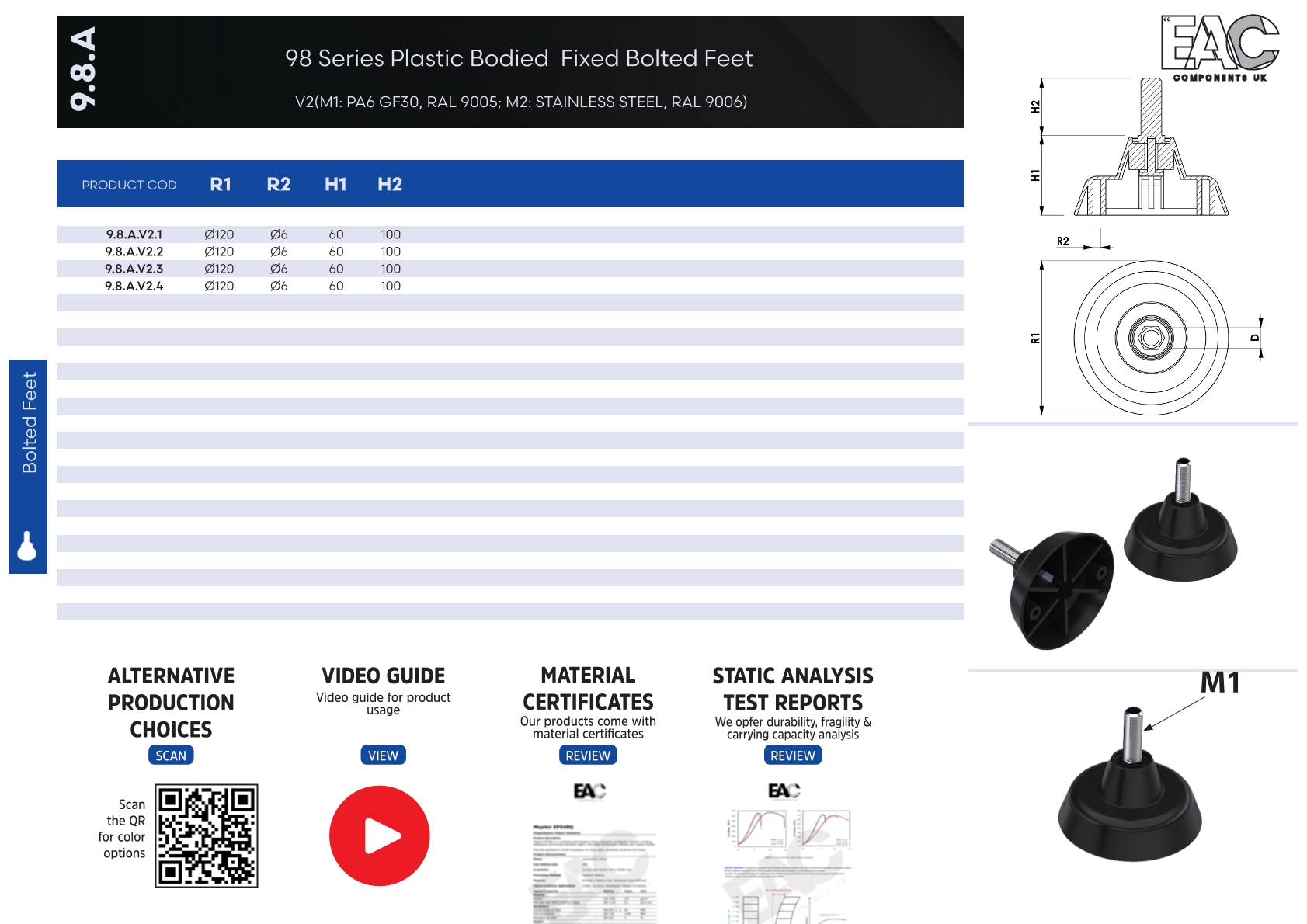

Product Diameter (Ø)	Bolt Metric (D)	Bolt Length (H)
Ø120	M20	100	9.8.A.V2.4
Ø120	M16	100	9.8.A.V2.3
Ø120	M12	100	9.8.A.V2.2
Ø120	M10	100	9.8.A.V2.1

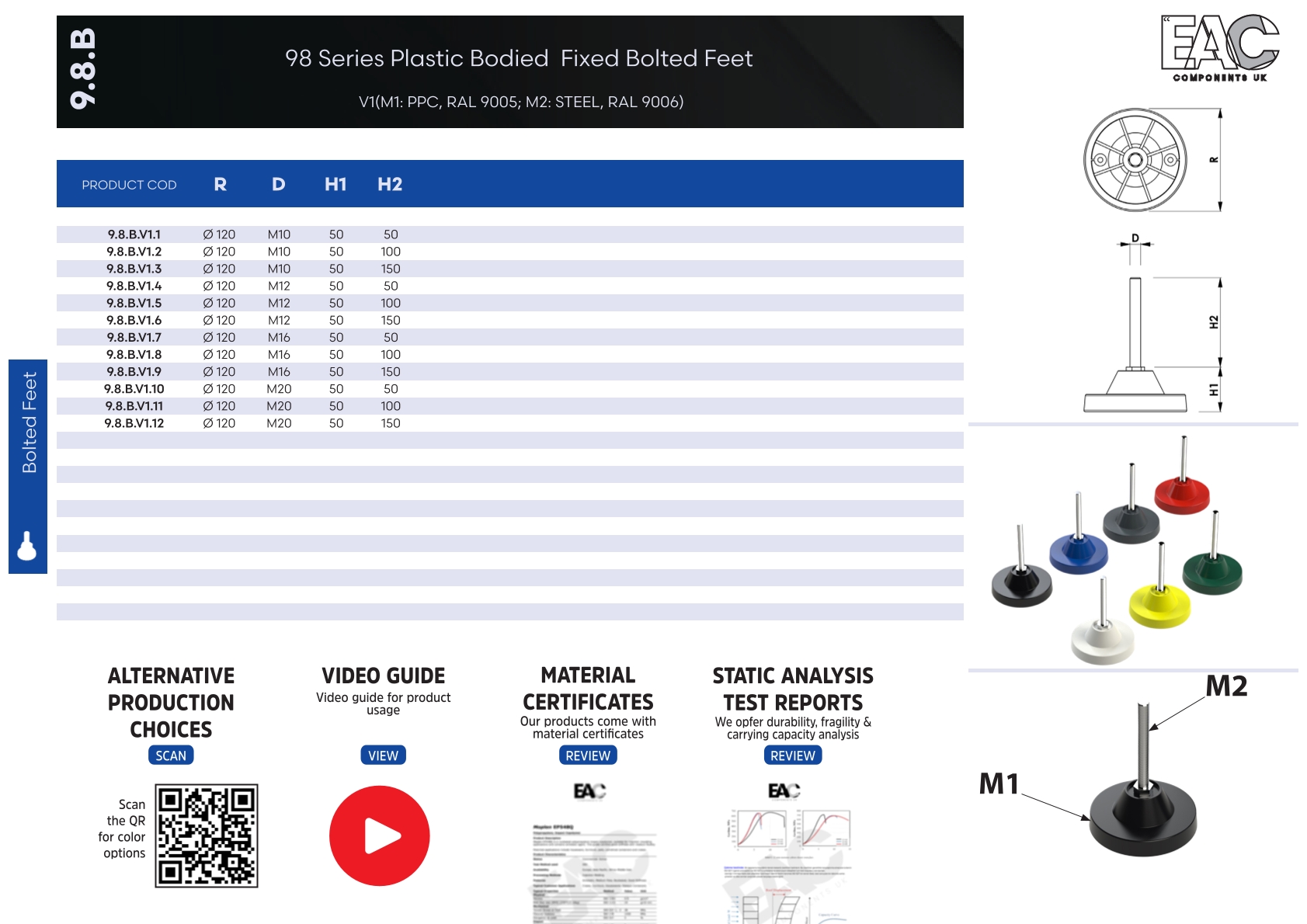

Product Diameter (Ø)	Bolt Metric (D)	Bolt Length (H)
Ø 120	M10	50	9.8.B.V1.1
Ø 120	M10	100	9.8.B.V1.2
Ø 120	M10	150	9.8.B.V1.3
Ø 120	M12	50	9.8.B.V1.4
Ø 120	M12	100	9.8.B.V1.5
Ø 120	M12	150	9.8.B.V1.6
Ø 120	M16	50	9.8.B.V1.7
Ø 120	M16	100	9.8.B.V1.8
Ø 120	M16	150	9.8.B.V1.9
Ø 120	M20	50	9.8.B.V1.10
Ø 120	M20	100	9.8.B.V1.11
Ø 120	M20	150	9.8.B.V1.12

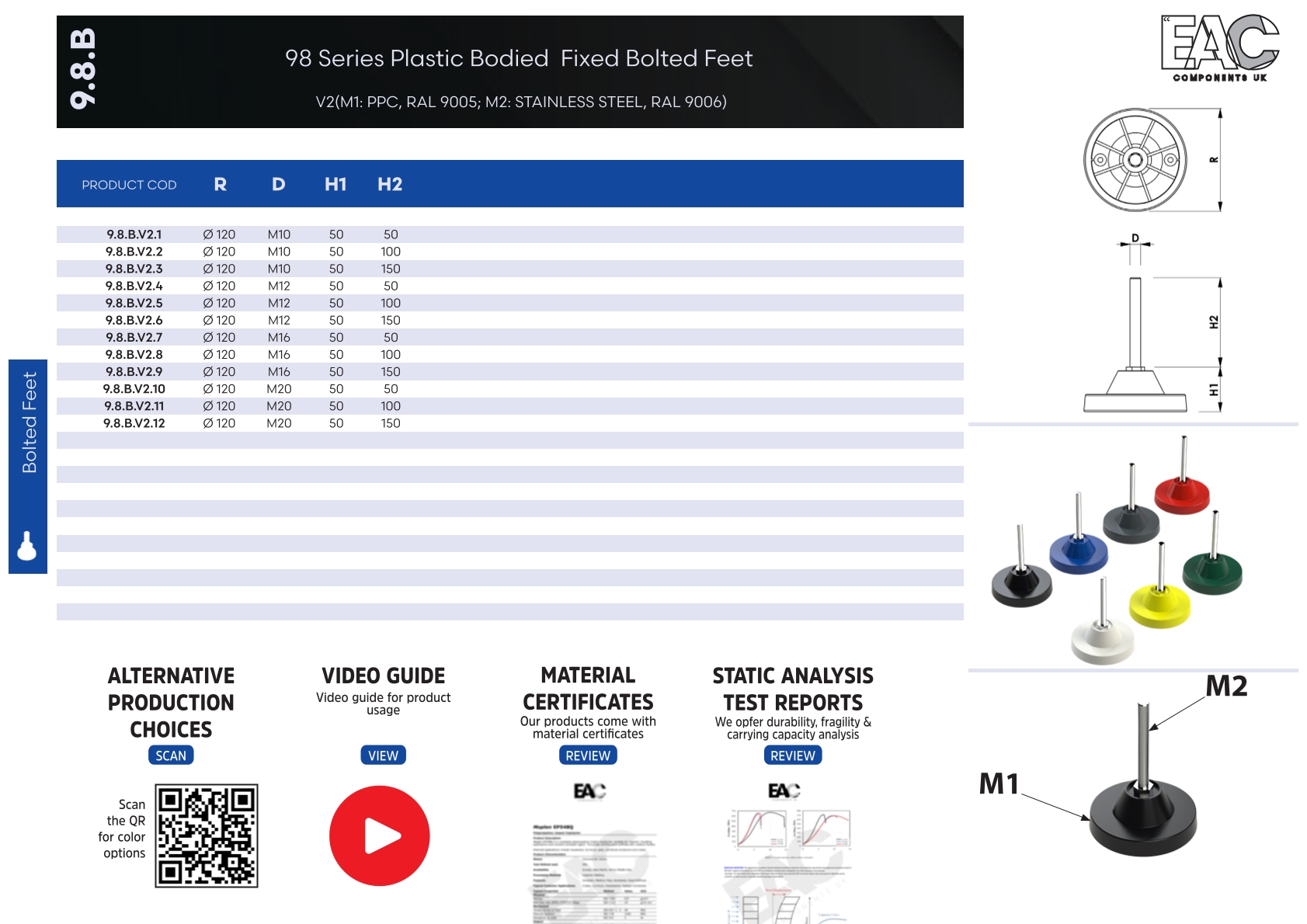

Product Diameter (Ø)	Bolt Metric (D)	Bolt Length (H)
Ø 120	M20	150	9.8.B.V2.12
Ø 120	M20	100	9.8.B.V2.11
Ø 120	M20	50	9.8.B.V2.10
Ø 120	M16	150	9.8.B.V2.9
Ø 120	M16	100	9.8.B.V2.8
Ø 120	M16	50	9.8.B.V2.7
Ø 120	M12	150	9.8.B.V2.6
Ø 120	M12	100	9.8.B.V2.5
Ø 120	M12	50	9.8.B.V2.4
Ø 120	M10	150	9.8.B.V2.3
Ø 120	M10	100	9.8.B.V2.2
Ø 120	M10	50	9.8.B.V2.1

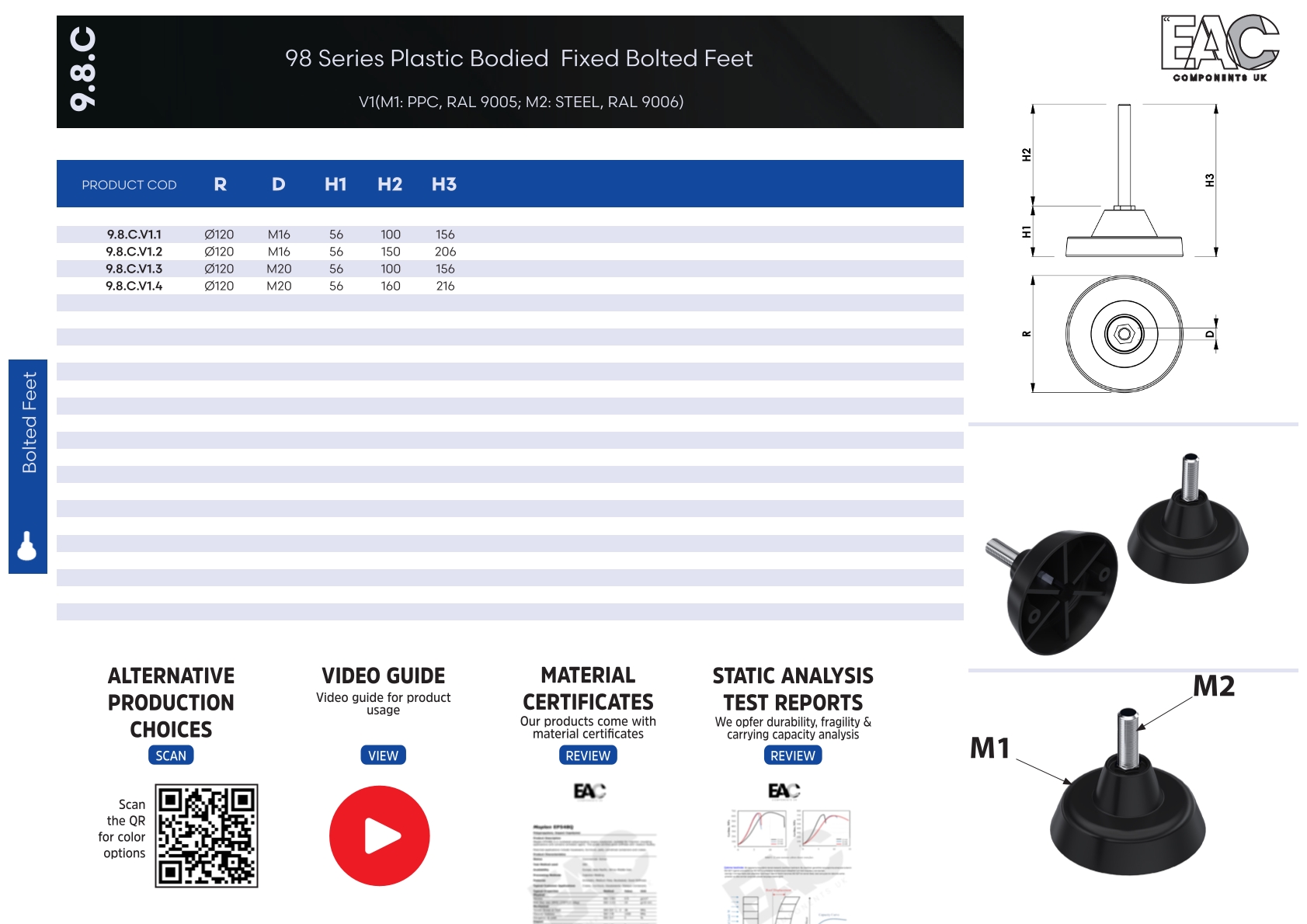

Product Diameter (Ø)	Bolt Metric (D)	Bolt Length (H)
Ø120	M16	100	9.8.C.V1.1
Ø120	M16	150	9.8.C.V1.2
Ø120	M20	100	9.8.C.V1.3
Ø120	M20	160	9.8.C.V1.4


Product Diameter (Ø)	Bolt Metric (D)	Bolt Length (H)
Ø120	M16	100	9.8.D.V1.1
Ø120	M16	150	9.8.D.V1.2
Ø120	M20	100	9.8.D.V1.3
Ø120	M20	160	9.8.D.V1.4
