12 Series Bolted Connector Knob Handles

12 Series Bolted Connector Knob Handles

Ürünlerimizin ölçülendirme ve E-Katalog sayfası, ürün malzeme içerikleri, kalite ve analiz dokümanları, sertifikalar, montaj videoları ve kategori tanıtımları hakkında kapsamlı bilgilere kolayca ulaşabilirsiniz.

Katalog Kodu: 1.2

Ürün Hammadde Sertifikası

Ürün Kalite ve Analiz Belgeleri

Kategori Tanıtımı

Renk ve Materyal Seçenekleri (V)

1.2.A.V1 BAKELİTE RAL 9005

1.2.A.V2 BAKELİTE RAL 9005

1.2.B.V1 BAKELİTE RAL 9005

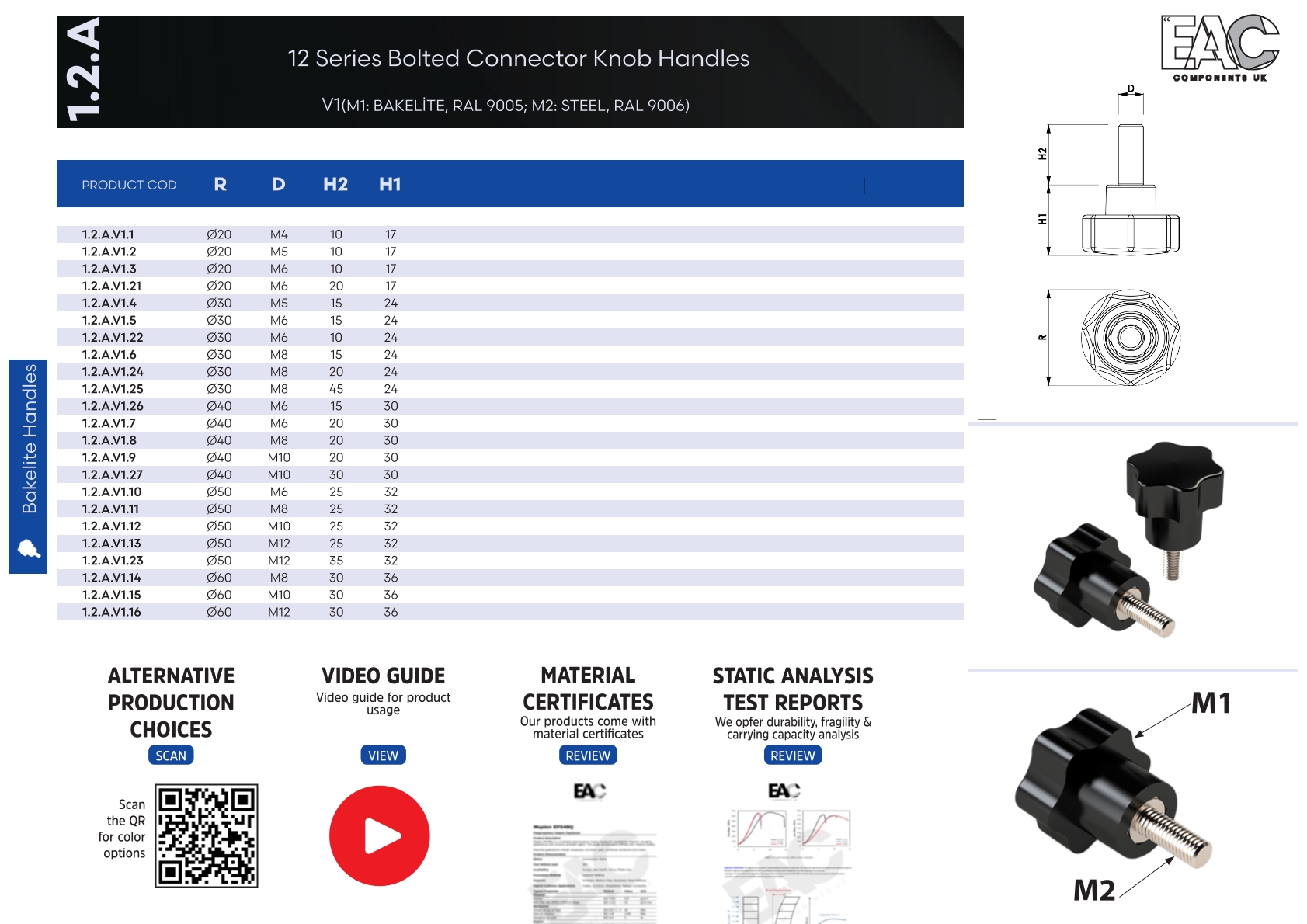

1.2.A.V1 - BAKELİTE - RAL 9005
			Knob Diameter (Ø)	Bolt Metric (D)	Bolt Length (H2)
			Ø20	M4	10				1.2.A.V1.1
			Ø20	M5	10				1.2.A.V1.2
			Ø20	M6	10				1.2.A.V1.3
			Ø30	M5	15				1.2.A.V1.4
			Ø30	M6	15				1.2.A.V1.5
			Ø30	M8	15				1.2.A.V1.6
			Ø40	M6	20				1.2.A.V1.7
			Ø40	M8	20				1.2.A.V1.8
			Ø40	M10	20				1.2.A.V1.9
			Ø50	M6	25				1.2.A.V1.10
			Ø50	M8	25				1.2.A.V1.11
			Ø50	M10	25				1.2.A.V1.12
			Ø50	M12	25				1.2.A.V1.13
			Ø60	M8	30				1.2.A.V1.14
			Ø60	M10	30				1.2.A.V1.15
			Ø60	M12	30				1.2.A.V1.16
			Ø70	M10	35				1.2.A.V1.17
			Ø70	M12	35				1.2.A.V1.18
			Ø70	M14	35				1.2.A.V1.19
			Ø70	M16	35				1.2.A.V1.20
			Ø20	M6	20				1.2.A.V1.21
			Ø30	M6	10				1.2.A.V1.22
			Ø50	M12	35				1.2.A.V1.23
			Ø30	M8	20				1.2.A.V1.24
			Ø30	M8	45				1.2.A.V1.25
			Ø40	M6	15				1.2.A.V1.26
			Ø40	M10	30				1.2.A.V1.27

1.2.A.V2 - BAKELİTE - RAL 9005
			Knob Diameter (Ø)	Bolt Metric (D)	Bolt Length (H2)
			Ø30	M6	20				1.2.A.V2.12
			Ø20	M4	15				1.2.A.V2.1
			Ø40	M6	30				1.2.A.V2.22
			Ø40	M10	25				1.2.A.V2.21
			Ø40	M8	25				1.2.A.V2.20
			Ø30	M8	50				1.2.A.V2.19
			Ø30	M6	50				1.2.A.V2.18
			Ø30	M8	40				1.2.A.V2.17
			Ø30	M6	40				1.2.A.V2.16
			Ø30	M8	30				1.2.A.V2.15
			Ø40	M10	30				1.2.A.V2.24
			Ø30	M8	20				1.2.A.V2.13
			Ø40	M6	40				1.2.A.V2.25
			Ø20	M6	30				1.2.A.V2.11
			Ø20	M5	30				1.2.A.V2.10
			Ø20	M4	30				1.2.A.V2.9
			Ø20	M6	25				1.2.A.V2.8
			Ø20	M5	25				1.2.A.V2.7
			Ø20	M6	20				1.2.A.V2.6
			Ø20	M5	20				1.2.A.V2.5
			Ø20	M4	20				1.2.A.V2.4
			Ø20	M6	15				1.2.A.V2.3
			Ø20	M5	15				1.2.A.V2.2
			Ø30	M6	30				1.2.A.V2.14
			Ø50	M10	50				1.2.A.V2.36
			Ø70	M10	50				1.2.A.V2.47
			Ø70	M12	45				1.2.A.V2.46
			Ø70	M10	40				1.2.A.V2.45
			Ø60	M12	60				1.2.A.V2.44
			Ø60	M12	50				1.2.A.V2.43
			Ø60	M10	50				1.2.A.V2.42
			Ø60	M8	50				1.2.A.V2.41
			Ø60	M12	40				1.2.A.V2.40
			Ø60	M10	40				1.2.A.V2.39
			Ø40	M8	30				1.2.A.V2.23
			Ø60	M12	35				1.2.A.V2.37
			Ø70	M12	50				1.2.A.V2.48
			Ø50	M8	50				1.2.A.V2.35
			Ø50	M10	40				1.2.A.V2.34
			Ø50	M8	40				1.2.A.V2.33
			Ø50	M10	30				1.2.A.V2.32
			Ø50	M8	30				1.2.A.V2.31
			Ø40	M10	50				1.2.A.V2.30
			Ø40	M8	50				1.2.A.V2.29
			Ø40	M6	50				1.2.A.V2.28
			Ø40	M10	40				1.2.A.V2.27
			Ø40	M8	40				1.2.A.V2.26
			Ø60	M8	40				1.2.A.V2.38

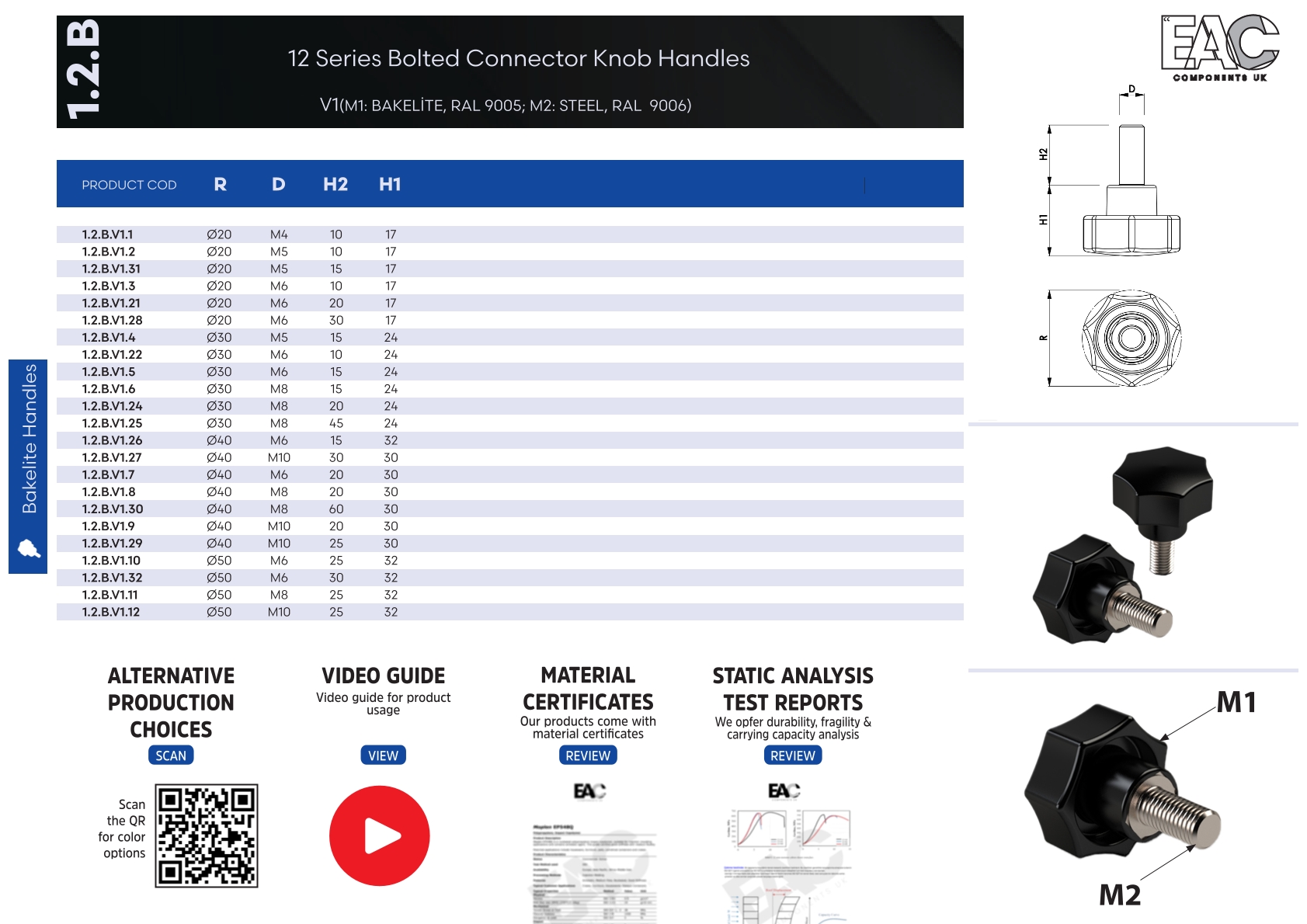

1.2.B.V1 - BAKELİTE - RAL 9005
			Knob Diameter (Ø)	Bolt Metric (D)	Bolt Length (H2)
			Ø20	M4	10				1.2.B.V1.1
			Ø20	M5	10				1.2.B.V1.2
			Ø20	M6	10				1.2.B.V1.3
			Ø30	M5	15				1.2.B.V1.4
			Ø30	M6	15				1.2.B.V1.5
			Ø30	M8	15				1.2.B.V1.6
			Ø40	M6	20				1.2.B.V1.7
			Ø40	M8	20				1.2.B.V1.8
			Ø40	M10	20				1.2.B.V1.9
			Ø50	M6	25				1.2.B.V1.10
			Ø50	M8	25				1.2.B.V1.11
			Ø50	M10	25				1.2.B.V1.12
			Ø50	M12	25				1.2.B.V1.13
			Ø60	M8	30				1.2.B.V1.14
			Ø60	M10	30				1.2.B.V1.15
			Ø60	M12	30				1.2.B.V1.16
			Ø70	M10	35				1.2.B.V1.17
			Ø70	M12	35				1.2.B.V1.18
			Ø70	M14	35				1.2.B.V1.19
			Ø70	M16	35				1.2.B.V1.20
			Ø20	M6	20				1.2.B.V1.21
			Ø30	M6	10				1.2.B.V1.22
			Ø50	M12	35				1.2.B.V1.23
			Ø30	M8	20				1.2.B.V1.24
			Ø30	M8	45				1.2.B.V1.25
			Ø40	M6	15				1.2.B.V1.26
			Ø40	M10	30				1.2.B.V1.27
			Ø20	M6	30				1.2.B.V1.28
			Ø40	M10	25				1.2.B.V1.29
			Ø40	M8	60				1.2.B.V1.30
			Ø20	M5	15				1.2.B.V1.31
			Ø50	M6	30				1.2.B.V1.32

Teknik Çizim

Teknik Çizim

3D Modelleme

Ürün dosyasına erişmek için aşağıda bulunan “3D Modeli İndir” butonuna tıklayıp açılan formu doldurup gönderebilirsiniz.

Montaj Videosu

Ürün dosyasına erişmek için aşağıda bulunan “Talep Et” butonuna tıklayıp açılan formu doldurup gönderebilirsiniz.

Teknik Detay

Ürün dosyasına erişmek için aşağıda bulunan “Talep Et” butonuna tıklayıp açılan formu doldurup gönderebilirsiniz.
