15 Series Bushed Connector Knob Handles

Ürünlerimizin ölçülendirme ve E-Katalog sayfası, ürün malzeme içerikleri, kalite ve analiz dokümanları, sertifikalar, montaj videoları ve kategori tanıtımları hakkında kapsamlı bilgilere kolayca ulaşabilirsiniz.

Katalog Kodu: 1.5

Canlı Destek

Ürün Hammadde Sertifikası

Teknik Detay

Ürün Kalite ve Analiz Belgeleri

Teknik Çizim

Montaj Videosu

Kategori Tanıtımı

3D Modelleme

Renk ve Materyal Seçenekleri (V)

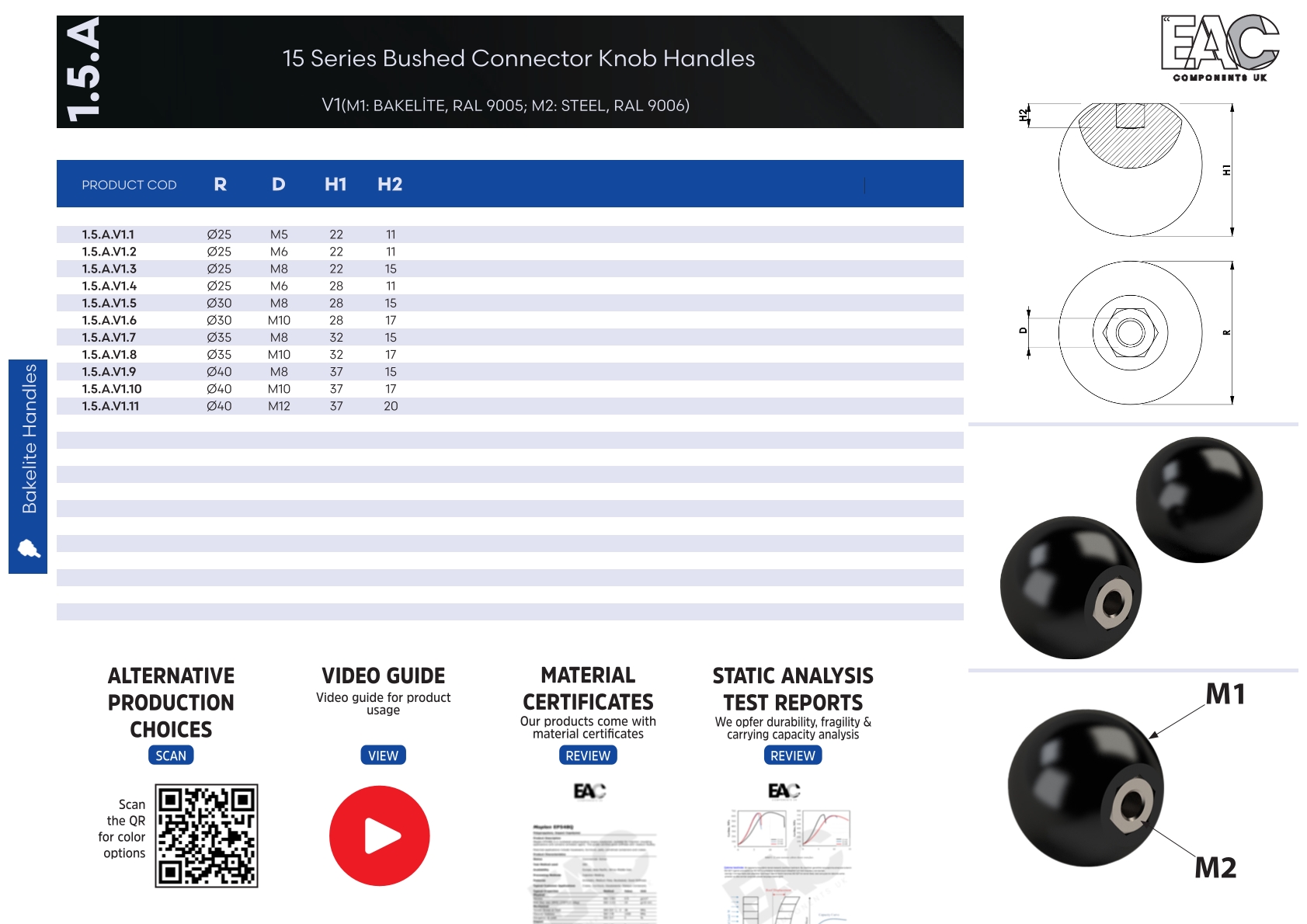

1.5.A.V1 BAKALİTE RAL 9005

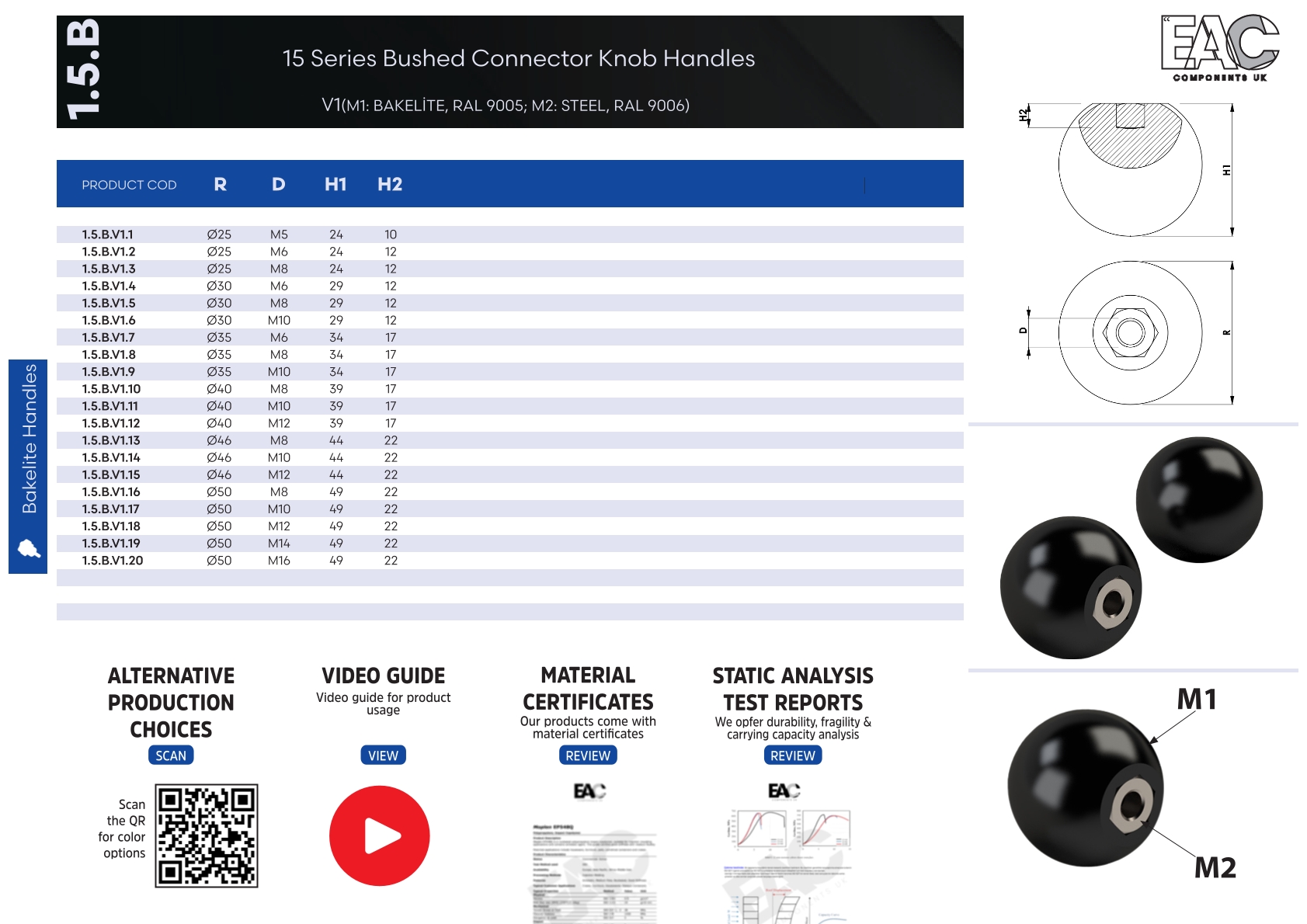

1.5.B.V1 BAKALİTE RAL 9005

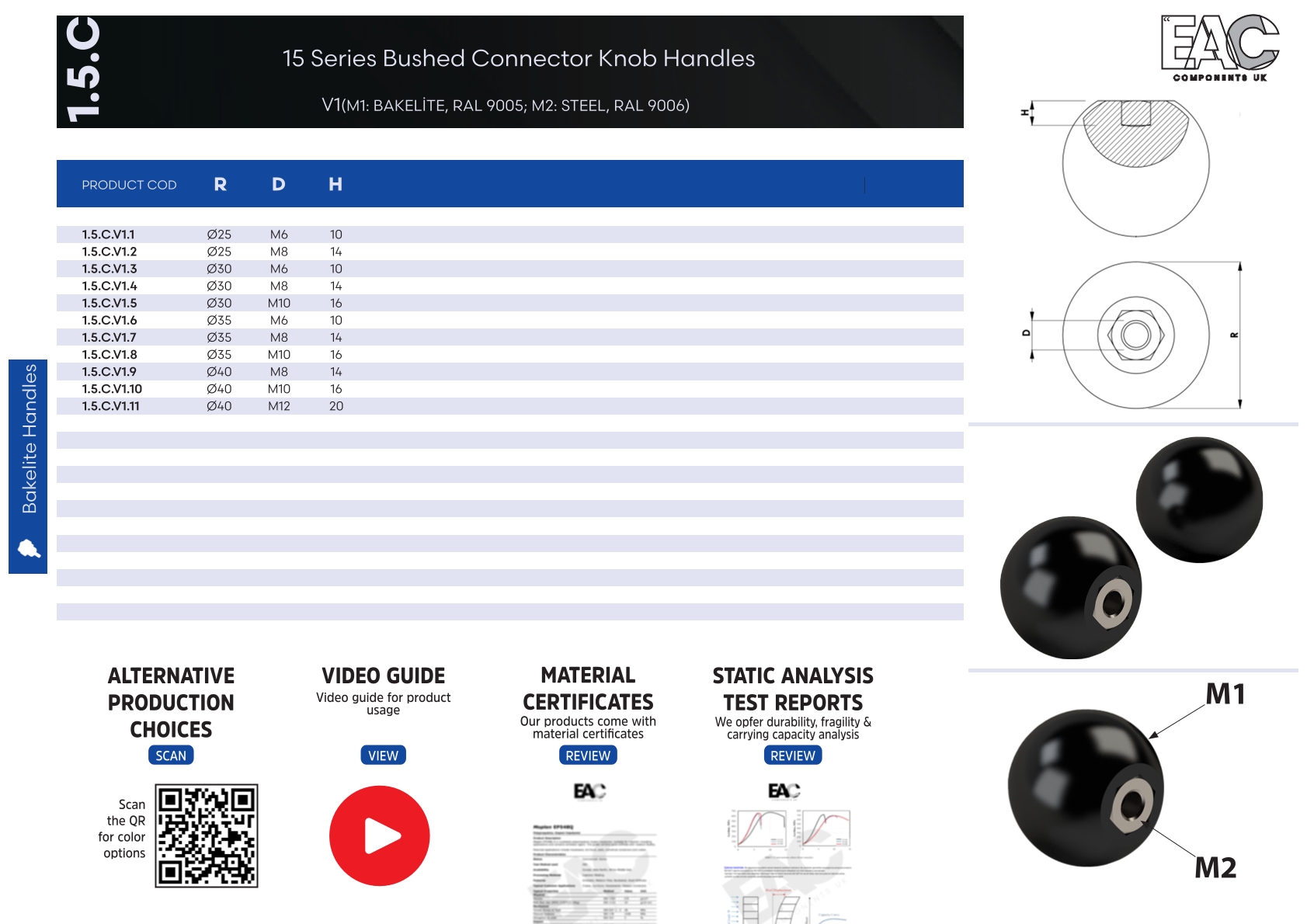

1.5.C.V1 BAKALİTE RAL 9005

1.5.D.V1 BAKALİTE RAL 9005


Knob Diameter (Ø)	Bush Metric (D)
Ø25	M5	1.5.A.V1.1
Ø25	M6	1.5.A.V1.2
Ø25	M8	1.5.A.V1.3
Ø25	M6	1.5.A.V1.4
Ø30	M8	1.5.A.V1.5
Ø30	M10	1.5.A.V1.6
Ø35	M8	1.5.A.V1.7
Ø35	M10	1.5.A.V1.8
Ø40	M8	1.5.A.V1.9
Ø40	M10	1.5.A.V1.10
Ø40	M12	1.5.A.V1.11


Knob Diameter (Ø)	Bush Metric (D)
Ø25	M5	1.5.B.V1.1
Ø25	M6	1.5.B.V1.2
Ø25	M8	1.5.B.V1.3
Ø30	M6	1.5.B.V1.4
Ø30	M8	1.5.B.V1.5
Ø30	M10	1.5.B.V1.6
Ø35	M6	1.5.B.V1.7
Ø35	M8	1.5.B.V1.8
Ø35	M10	1.5.B.V1.9
Ø40	M8	1.5.B.V1.10
Ø40	M10	1.5.B.V1.11
Ø40	M12	1.5.B.V1.12
Ø45	M8	1.5.B.V1.13
Ø45	M10	1.5.B.V1.14
Ø45	M12	1.5.B.V1.15
Ø50	M8	1.5.B.V1.16
Ø50	M10	1.5.B.V1.17
Ø50	M12	1.5.B.V1.18
Ø50	M14	1.5.B.V1.19
Ø50	M16	1.5.B.V1.20


Knob Diameter (Ø)	Bush Metric (D)
Ø25	M6	1.5.C.V1.1
Ø25	M8	1.5.C.V1.2
Ø30	M6	1.5.C.V1.3
Ø30	M8	1.5.C.V1.4
Ø30	M10	1.5.C.V1.5
Ø35	M6	1.5.C.V1.6
Ø35	M8	1.5.C.V1.7
Ø35	M10	1.5.C.V1.8
Ø40	M8	1.5.C.V1.9
Ø40	M10	1.5.C.V1.10
Ø40	M12	1.5.C.V1.11


Knob Diameter (Ø)	Bush Metric (D)
Ø25	M6	1.5.D.V1.1
Ø25	M8	1.5.D.V1.2
Ø30	M6	1.5.D.V1.3
Ø30	M8	1.5.D.V1.4
Ø30	M10	1.5.D.V1.5
Ø35	M6	1.5.D.V1.6
Ø35	M8	1.5.D.V1.7
Ø35	M10	1.5.D.V1.8
Ø40	M8	1.5.D.V1.9
Ø40	M10	1.5.D.V1.10
Ø40	M12	1.5.D.V1.11
Ø45	M8	1.5.D.V1.12
Ø45	M12	1.5.D.V1.13
Ø25	M5	1.5.D.V1.14
