124 Series Bolted Connector Knob Handles

Ürünlerimizin ölçülendirme ve E-Katalog sayfası, ürün malzeme içerikleri, kalite ve analiz dokümanları, sertifikalar, montaj videoları ve kategori tanıtımları hakkında kapsamlı bilgilere kolayca ulaşabilirsiniz.

Katalog Kodu: 1.24

Canlı Destek

Ürün Hammadde Sertifikası

Teknik Detay

Ürün Kalite ve Analiz Belgeleri

Teknik Çizim

Montaj Videosu

Kategori Tanıtımı

3D Modelleme

Renk ve Materyal Seçenekleri (V)

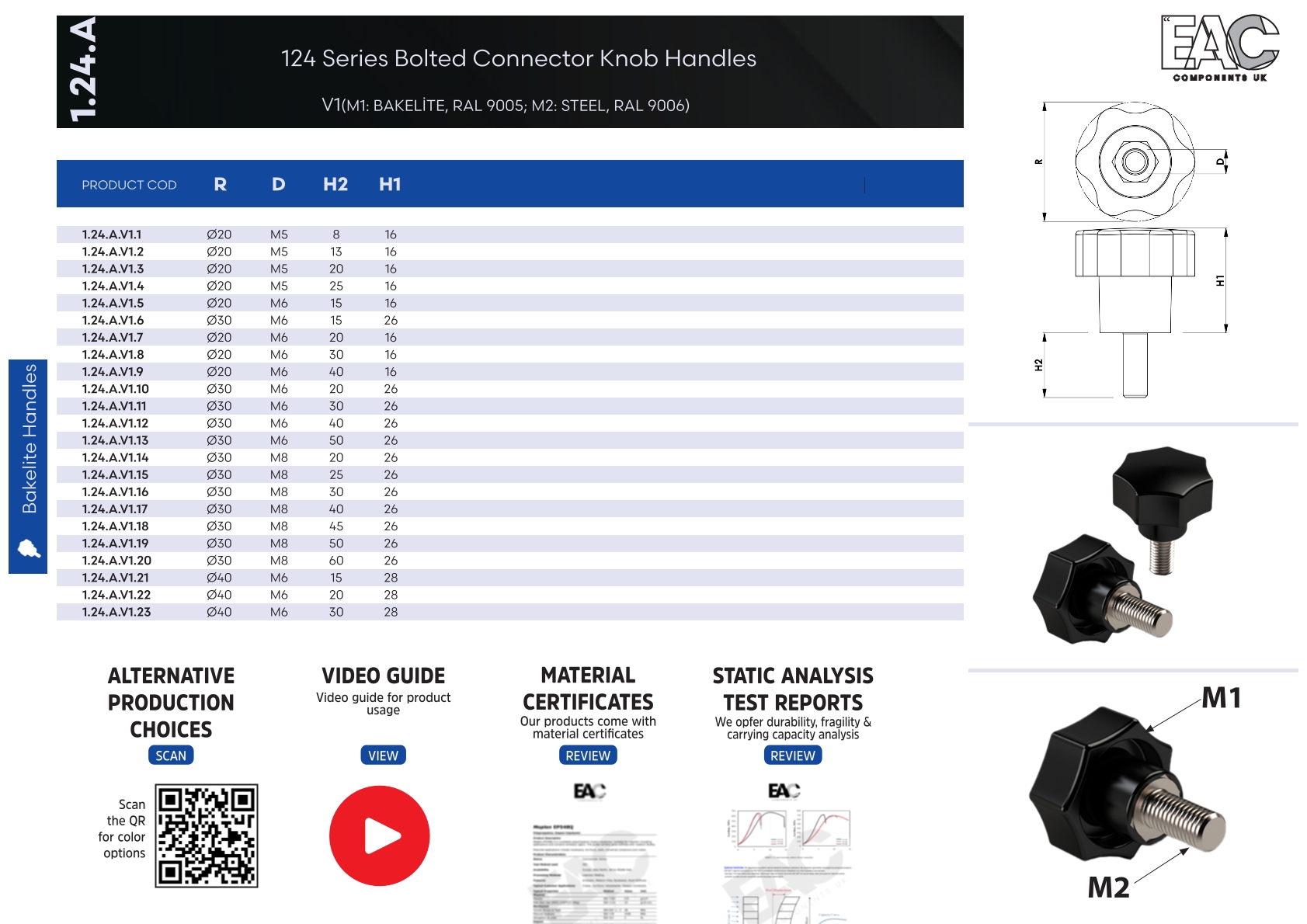

1.24.A.V1 BAKELİTE RAL 9005

1.24.B.V1 BAKELİTE RAL 9005


Knob Diameter (Ø)	Bolt Metric (D)	Bolt Length (H2)
Ø20	M5	8	1.24.A.V1.1
Ø20	M5	13	1.24.A.V1.2
Ø20	M5	20	1.24.A.V1.3
Ø20	M5	25	1.24.A.V1.4
Ø20	M6	15	1.24.A.V1.5
Ø30	M6	15	1.24.A.V1.6
Ø20	M6	20	1.24.A.V1.7
Ø20	M6	30	1.24.A.V1.8
Ø20	M6	40	1.24.A.V1.9
Ø30	M6	20	1.24.A.V1.10
Ø30	M6	30	1.24.A.V1.11
Ø30	M6	40	1.24.A.V1.12
Ø30	M6	50	1.24.A.V1.13
Ø30	M8	20	1.24.A.V1.14
Ø30	M8	25	1.24.A.V1.15
Ø30	M8	30	1.24.A.V1.16
Ø30	M8	40	1.24.A.V1.17
Ø30	M8	45	1.24.A.V1.18
Ø30	M8	50	1.24.A.V1.19
Ø30	M8	60	1.24.A.V1.20
Ø40	M6	15	1.24.A.V1.21
Ø40	M6	20	1.24.A.V1.22
Ø40	M6	30	1.24.A.V1.23
Ø40	M6	40	1.24.A.V1.24
Ø40	M6	50	1.24.A.V1.25
Ø40	M8	20	1.24.A.V1.26
Ø40	M8	30	1.24.A.V1.27
Ø40	M8	40	1.24.A.V1.28
Ø40	M8	50	1.24.A.V1.29
Ø40	M8	60	1.24.A.V1.30
Ø40	M10	25	1.24.A.V1.31
Ø40	M10	30	1.24.A.V1.32
Ø40	M10	40	1.24.A.V1.33
Ø40	M10	50	1.24.A.V1.34
Ø50	M8	25	1.24.A.V1.35
Ø50	M8	30	1.24.A.V1.36
Ø50	M8	40	1.24.A.V1.37
Ø50	M8	50	1.24.A.V1.38
Ø50	M10	25	1.24.A.V1.39
Ø50	M10	30	1.24.A.V1.40
Ø50	M10	40	1.24.A.V1.41
Ø50	M10	50	1.24.A.V1.42
Ø50	M12	35	1.24.A.V1.43
Ø50	M12	40	1.24.A.V1.44
Ø50	M12	50	1.24.A.V1.45
Ø63	M8	30	1.24.A.V1.46
Ø63	M8	40	1.24.A.V1.47
Ø63	M8	50	1.24.A.V1.48
Ø63	M10	30	1.24.A.V1.49
Ø63	M10	40	1.24.A.V1.50
Ø63	M10	50	1.24.A.V1.51
Ø63	M12	35	1.24.A.V1.52
Ø63	M12	40	1.24.A.V1.53
Ø63	M12	45	1.24.A.V1.54
Ø63	M12	50	1.24.A.V1.55
Ø70	M10	30	1.24.A.V1.56
Ø70	M10	40	1.24.A.V1.57
Ø70	M10	50	1.24.A.V1.58
Ø70	M12	35	1.24.A.V1.59
Ø70	M12	40	1.24.A.V1.60
Ø70	M12	45	1.24.A.V1.61
Ø70	M12	50	1.24.A.V1.62


Knob Diameter (Ø)	Bolt Metric (D)	Bolt Length (H2)
Ø30	M6	15	1.24.B.V1.1
Ø30	M8	20	1.24.B.V1.2
Ø40	M6	20	1.24.B.V1.3
Ø40	M8	20	1.24.B.V1.4
Ø40	M8	25	1.24.B.V1.5
Ø50	M8	25	1.24.B.V1.6
Ø50	M10	30	1.24.B.V1.7
Ø50	M12	35	1.24.B.V1.8
Ø63	M8	30	1.24.B.V1.9
Ø63	M10	30	1.24.B.V1.10
Ø63	M12	35	1.24.B.V1.11
