510 Series Single Bolt Connector Steel Supported Anti Vibration

510 Series Single Bolt Connector Steel Supported Anti Vibration

Ürünlerimizin ölçülendirme ve E-Katalog sayfası, ürün malzeme içerikleri, kalite ve analiz dokümanları, sertifikalar, montaj videoları ve kategori tanıtımları hakkında kapsamlı bilgilere kolayca ulaşabilirsiniz.

Katalog Kodu: 5.10

Ürün Hammadde Sertifikası

Ürün Kalite ve Analiz Belgeleri

Kategori Tanıtımı

Renk ve Materyal Seçenekleri (V)

5.10.A.V1 EPDM RAL 9005

5.10.B.V1 EPDM RAL 9005

5.10.A.V1 * EPDM * RAL 9005
			Wedge Diameter (Ø1)	Bolt Metric (D1)	Wedge Height (H1)	Bolt Length (H2)
			Ø43	M8	27	20			5.10.A.V1.1
			Ø55	M10	35	30			5.10.A.V1.2
			Ø80	M12	65	30			5.10.A.V1.3

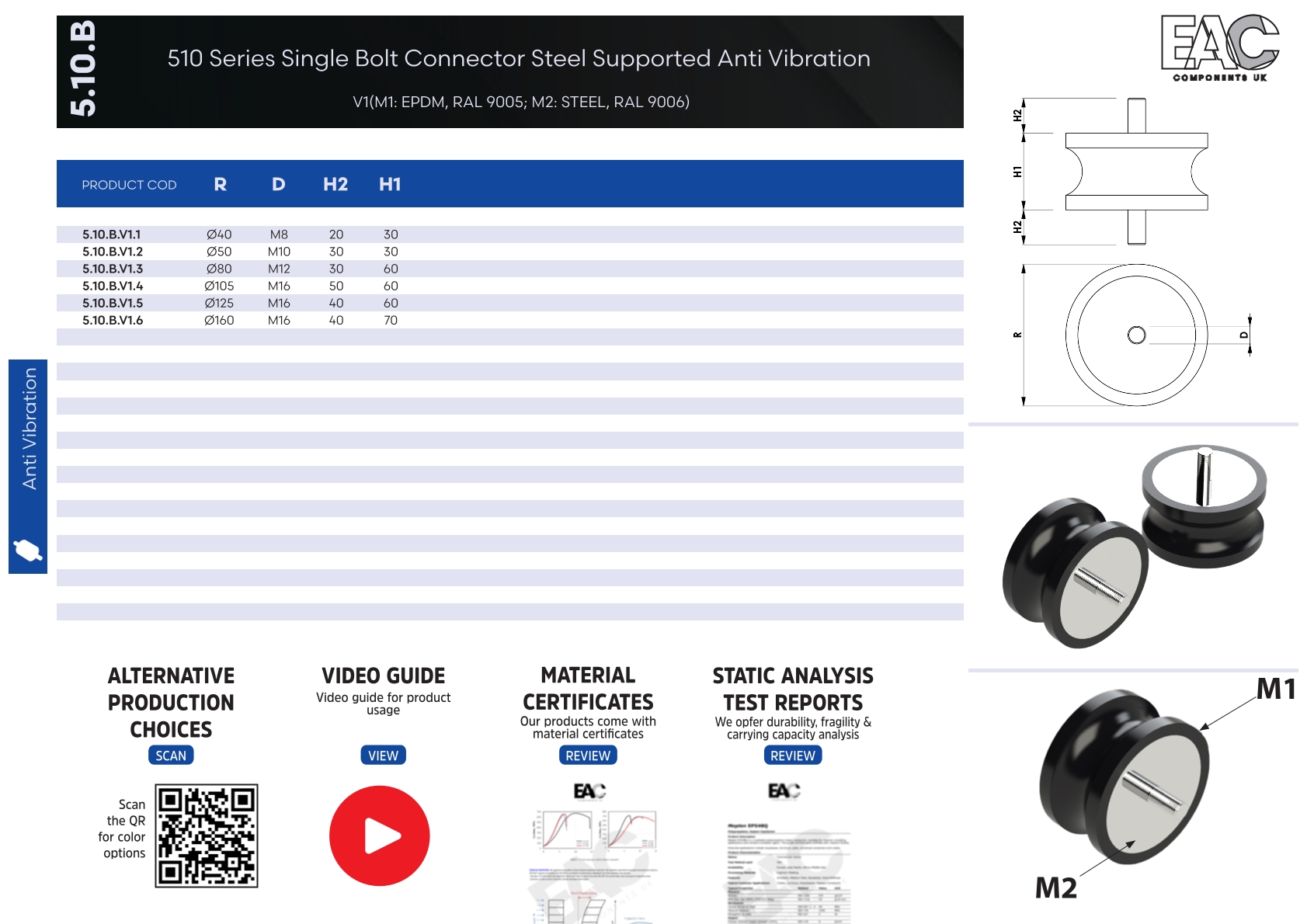

5.10.B.V1 * EPDM * RAL 9005
			Wedge Diameter (Ø1)	Bolt Metric (D1)	Wedge Height (H1)	Bolt Length (H2)
			Ø40	M8	30	20			5.10.B.V1.1
			Ø50	M10	30	30			5.10.B.V1.2
			Ø80	M12	60	30			5.10.B.V1.3
			Ø105	M16	60	50			5.10.B.V1.4
			Ø125	M16	60	40			5.10.B.V1.5
			Ø160	M16	70	40			5.10.B.V1.6

Teknik Çizim

Teknik Çizim

3D Modelleme

3D Modelleme

Ürün dosyasına erişmek için aşağıda bulunan “3D Modeli İndir” butonuna tıklayıp açılan formu doldurup gönderebilirsiniz.

Montaj Videosu

Ürün dosyasına erişmek için aşağıda bulunan “Talep Et” butonuna tıklayıp açılan formu doldurup gönderebilirsiniz.

Teknik Detay

Ürün dosyasına erişmek için aşağıda bulunan “Talep Et” butonuna tıklayıp açılan formu doldurup gönderebilirsiniz.

Ürün Hammadde Sertifikası

Ürün dosyasına erişmek için aşağıda bulunan “Talep Et” butonuna tıklayıp açılan formu doldurup gönderebilirsiniz.

Ürün Kalite ve Analiz Belgeleri

Ürün dosyasına erişmek için aşağıda bulunan “Talep Et” butonuna tıklayıp açılan formu doldurup gönderebilirsiniz.

Kategori Tanıtımı

Ürün dosyasına erişmek için aşağıda bulunan “Talep Et” butonuna tıklayıp açılan formu doldurup gönderebilirsiniz.
