511 Series Single Bolt Connector Steel Supported Anti Vibration

511 Series Single Bolt Connector Steel Supported Anti Vibration

Ürünlerimizin ölçülendirme ve E-Katalog sayfası, ürün malzeme içerikleri, kalite ve analiz dokümanları, sertifikalar, montaj videoları ve kategori tanıtımları hakkında kapsamlı bilgilere kolayca ulaşabilirsiniz.

Katalog Kodu: 5.11

Ürün Hammadde Sertifikası

Ürün Kalite ve Analiz Belgeleri

Kategori Tanıtımı

Renk ve Materyal Seçenekleri (V)

5.11.A.V1 EPDM RAL 9005

5.11.B.V1 EPDM RAL 9005

5.14.A.V1 EPDM RAL 9005

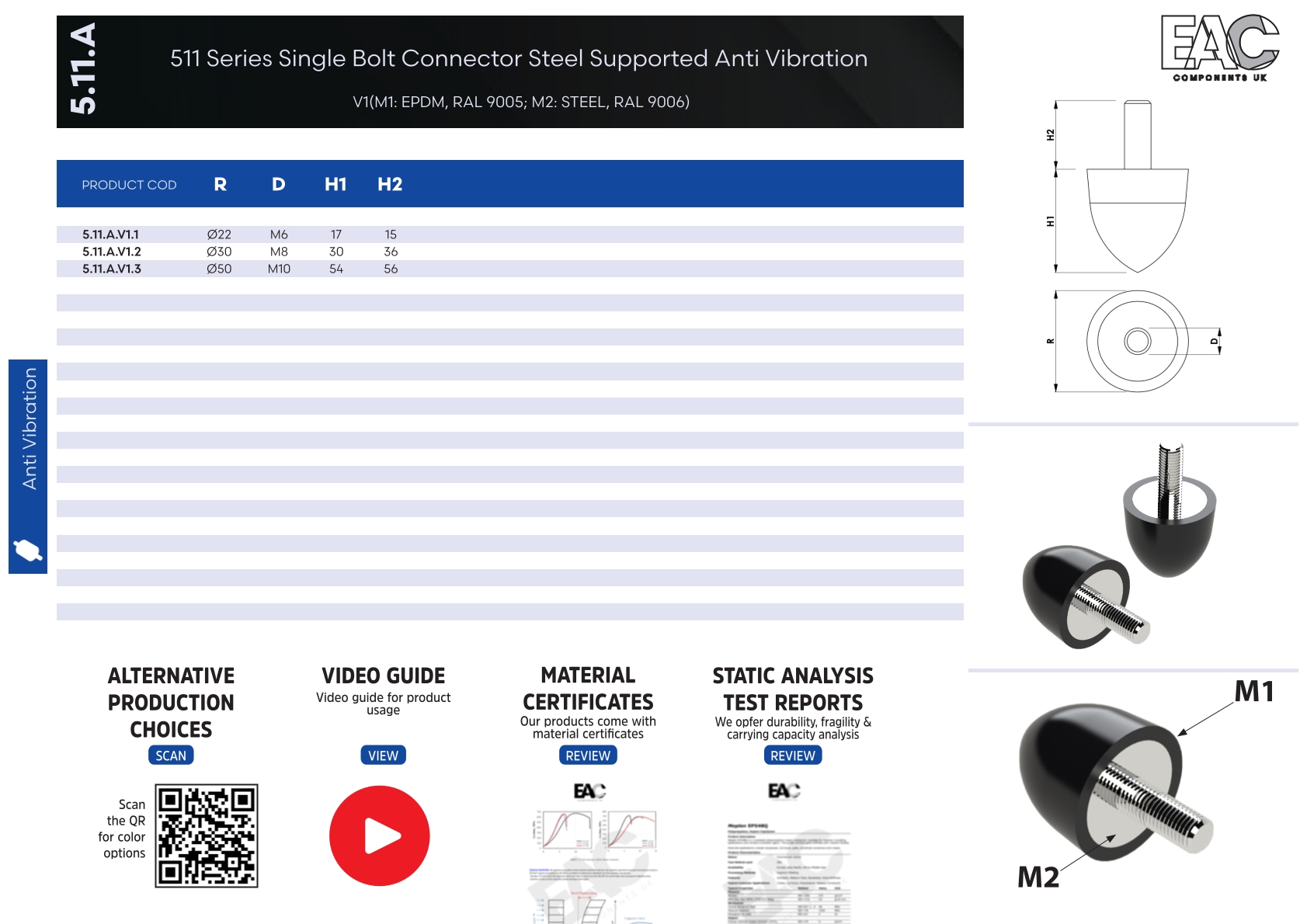

5.11.A.V1 * EPDM * RAL 9005
			Wedge Diameter (Ø1)	Bolt Metric (D1)	Wedge Height (H1)	Bolt Length (H2)
			Ø22	M6	15	17,5			5.11.A.V1.1
			Ø30	M8	36	29,6			5.11.A.V1.2
			Ø50	M10	56	53,8			5.11.A.V1.3

5.11.B.V1 * EPDM * RAL 9005
			Wedge Diameter (Ø1)	Bolt Metric (D1)	Wedge Height (H1)	Bolt Length (H2)
			Ø20	M6	25	25			5.11.B.V1.1
			Ø30	M8	36	36			5.11.B.V1.2
			Ø50	M10	50	50			5.11.B.V1.3
			Ø75	M16	100	100			5.11.B.V1.4

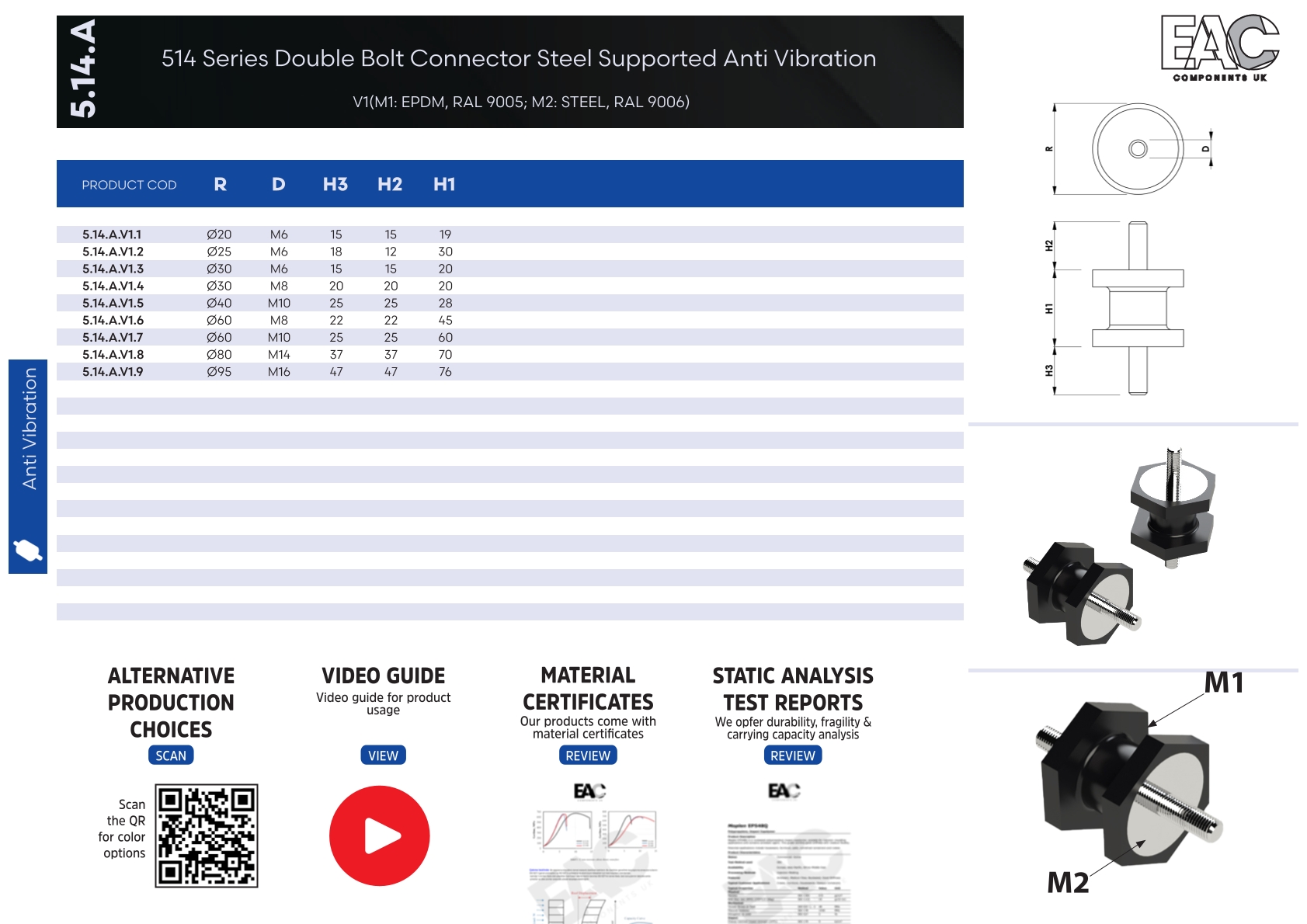

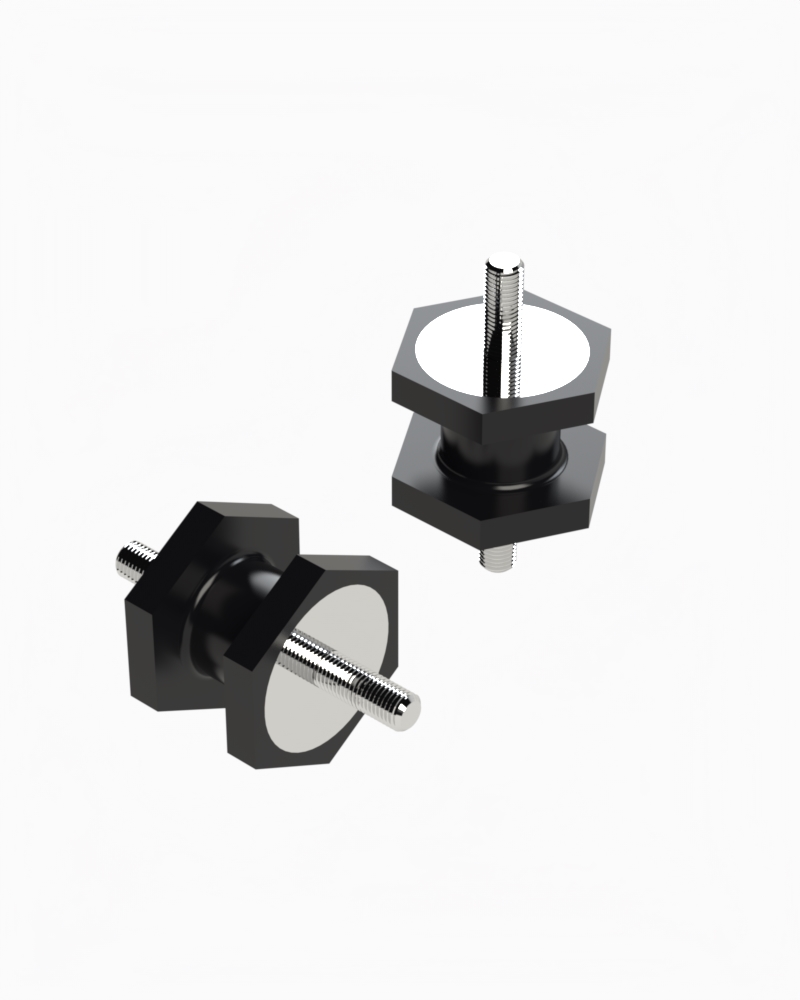

5.14.A.V1 * EPDM * RAL 9005
			Wedge Diameter (Ø1)	Bolt Metric (D1)	Wedge Height (H1)	Bolt Length (H2)
			Wedge Diameter (Ø1)	Bolt Metric (D1)	Wedge Height (H1)	Bolt Length (H2)			5.14.A.V1
			Ø20	M6	19	15			5.14.A.V1.1
			Ø25	M6	30	12			5.14.A.V1.2
			Ø30	M6	20	15			5.14.A.V1.3
			Ø30	M8	20	20			5.14.A.V1.4
			Ø40	M10	28	25			5.14.A.V1.5
			Ø60	M8	45	22			5.14.A.V1.6
			Ø60	M10	60	25			5.14.A.V1.7
			Ø80	M14	70	37			5.14.A.V1.8
			Ø95	M16	76	47			5.14.A.V1.9

Teknik Çizim

Teknik Çizim

3D Modelleme

3D Modelleme

Ürün dosyasına erişmek için aşağıda bulunan “3D Modeli İndir” butonuna tıklayıp açılan formu doldurup gönderebilirsiniz.

Montaj Videosu

Ürün dosyasına erişmek için aşağıda bulunan “Talep Et” butonuna tıklayıp açılan formu doldurup gönderebilirsiniz.

Teknik Detay

Ürün dosyasına erişmek için aşağıda bulunan “Talep Et” butonuna tıklayıp açılan formu doldurup gönderebilirsiniz.

Ürün Hammadde Sertifikası

Ürün dosyasına erişmek için aşağıda bulunan “Talep Et” butonuna tıklayıp açılan formu doldurup gönderebilirsiniz.

Ürün Kalite ve Analiz Belgeleri

Ürün dosyasına erişmek için aşağıda bulunan “Talep Et” butonuna tıklayıp açılan formu doldurup gönderebilirsiniz.

Kategori Tanıtımı

Ürün dosyasına erişmek için aşağıda bulunan “Talep Et” butonuna tıklayıp açılan formu doldurup gönderebilirsiniz.
