728 Series Nut Connection Box Profile Hidden Ball Joint Sets

Ürünlerimizin ölçülendirme ve E-Katalog sayfası, ürün malzeme içerikleri, kalite ve analiz dokümanları, sertifikalar, montaj videoları ve kategori tanıtımları hakkında kapsamlı bilgilere kolayca ulaşabilirsiniz.

Katalog Kodu: 7.28

Ürün Hammadde Sertifikası

Ürün Kalite ve Analiz Belgeleri

Kategori Tanıtımı

Renk ve Materyal Seçenekleri (V)

7.28.A.V1 PPC RAL 9005

7.28.B.V1 PPC RAL 9005

7.28.B.V2 PPC RAL 9005

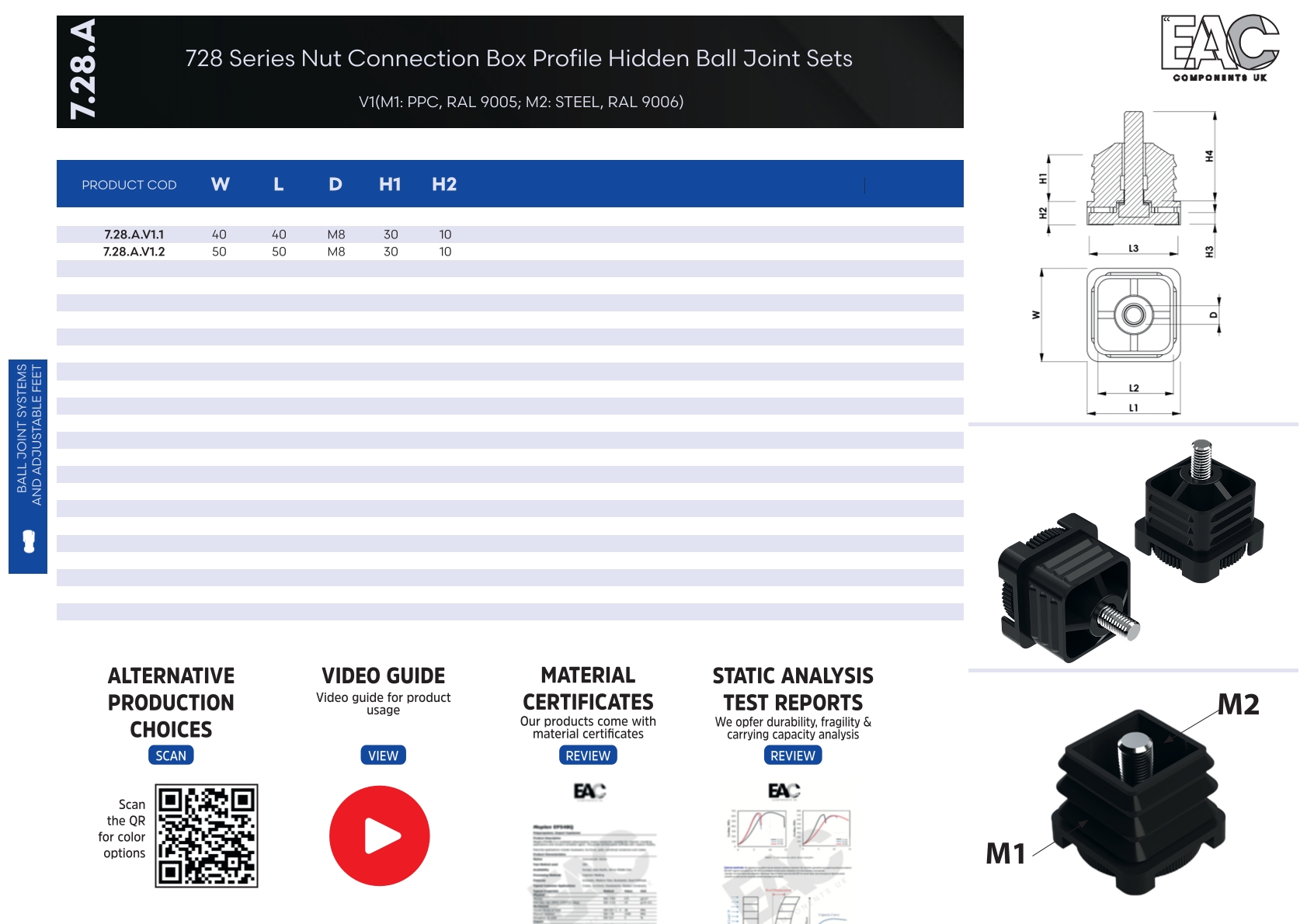

7.28.A.V1 - PPC - RAL 9005
			Width (W)	Bush Metric (D)	Length (L)
			40	M8	40				7.28.A.V1.1
			50	M8	50				7.28.A.V1.2

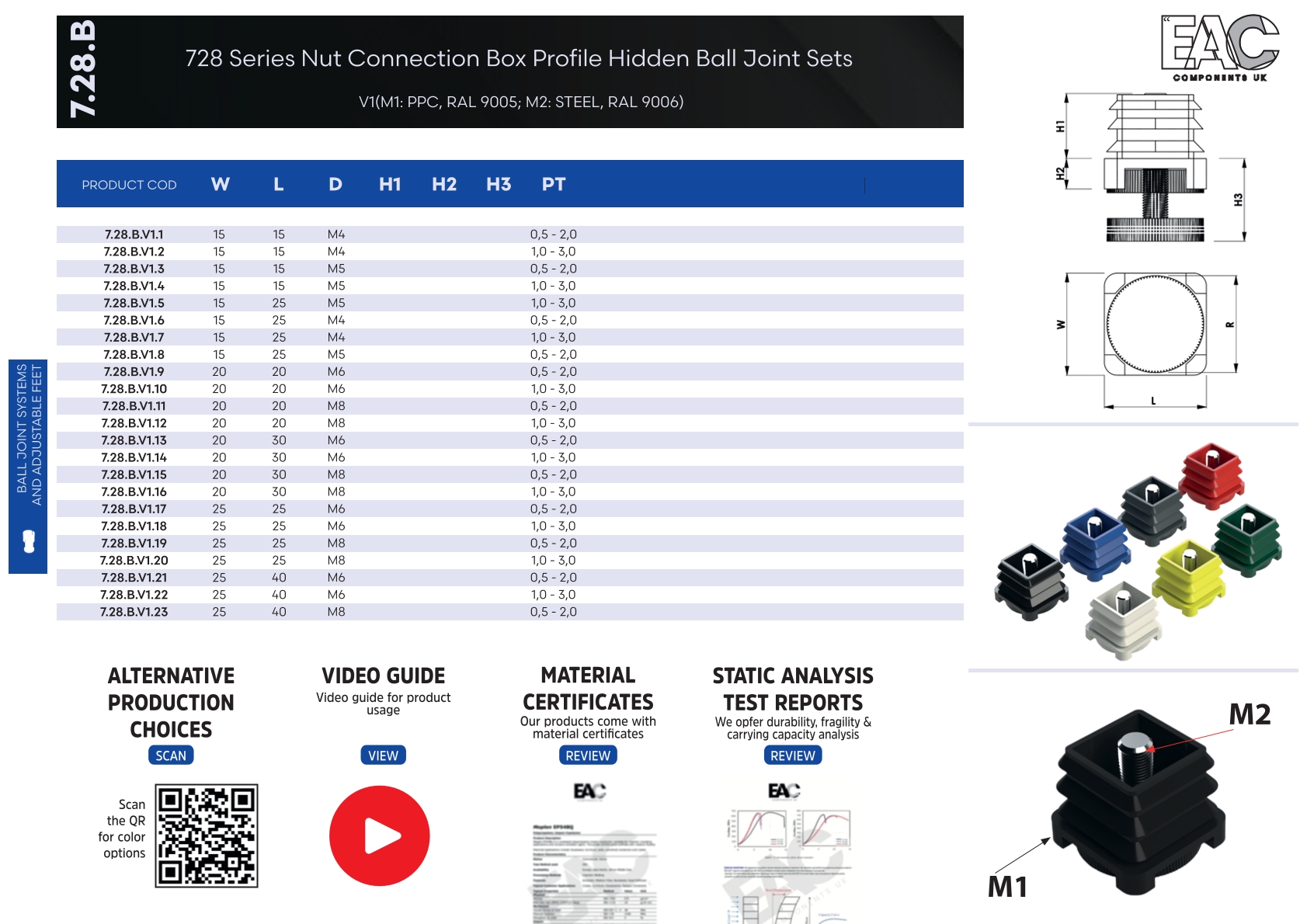

7.28.B.V1 - PPC - RAL 9005
			Width (W)	Bush Metric (D)	Length (L)
			15	M4	15				7.28.B.V1.1
			15	M4	15				7.28.B.V1.2
			15	M5	15				7.28.B.V1.3
			15	M5	15				7.28.B.V1.4
			15	M5	25				7.28.B.V1.5
			15	M4	25				7.28.B.V1.6
			15	M4	25				7.28.B.V1.7
			15	M5	25				7.28.B.V1.8
			20	M6	20				7.28.B.V1.9
			20	M6	20				7.28.B.V1.10
			20	M8	20				7.28.B.V1.11
			20	M8	20				7.28.B.V1.12
			20	M6	30				7.28.B.V1.13
			20	M6	30				7.28.B.V1.14
			20	M8	30				7.28.B.V1.15
			20	M8	30				7.28.B.V1.16
			25	M6	25				7.28.B.V1.17
			25	M6	25				7.28.B.V1.18
			25	M8	25				7.28.B.V1.19
			25	M8	25				7.28.B.V1.20
			25	M6	40				7.28.B.V1.21
			25	M6	40				7.28.B.V1.22
			25	M8	40				7.28.B.V1.23
			25	M8	40				7.28.B.V1.24
			30	M8	30				7.28.B.V1.25
			30	M8	30				7.28.B.V1.26
			30	M10	30				7.28.B.V1.27
			30	M10	30				7.28.B.V1.28
			30	M8	40				7.28.B.V1.29
			30	M8	40				7.28.B.V1.30
			30	M10	40				7.28.B.V1.31
			30	M10	40				7.28.B.V1.32
			30	M12	40				7.28.B.V1.33
			30	M12	40				7.28.B.V1.34
			30	M8	50				7.28.B.V1.35
			30	M8	50				7.28.B.V1.36
			30	M10	50				7.28.B.V1.37
			30	M10	50				7.28.B.V1.38
			30	M8	50				7.28.B.V1.39
			30	M8	50				7.28.B.V1.40
			30	M10	50				7.28.B.V1.41
			30	M10	50				7.28.B.V1.42
			30	M8	60				7.28.B.V1.43
			30	M8	60				7.28.B.V1.44
			30	M10	60				7.28.B.V1.45
			30	M10	60				7.28.B.V1.46
			40	M8	40				7.28.B.V1.47
			40	M8	40				7.28.B.V1.48
			40	M10	40				7.28.B.V1.49
			40	M10	40				7.28.B.V1.50
			40	M12	40				7.28.B.V1.51
			40	M12	40				7.28.B.V1.52
			40	M16	40				7.28.B.V1.53
			40	M16	40				7.28.B.V1.54
			40	M8	60				7.28.B.V1.55
			40	M8	60				7.28.B.V1.56
			40	M10	60				7.28.B.V1.57
			40	M10	60				7.28.B.V1.58
			40	M12	60				7.28.B.V1.59
			40	M12	60				7.28.B.V1.60
			40	M16	60				7.28.B.V1.61
			40	M16	60				7.28.B.V1.62
			40	M8	80				7.28.B.V1.63
			40	M8	80				7.28.B.V1.64
			40	M10	80				7.28.B.V1.65
			40	M10	80				7.28.B.V1.66
			40	M12	80				7.28.B.V1.67
			40	M12	80				7.28.B.V1.68
			40	M16	80				7.28.B.V1.69

7.28.B.V2 - PPC - RAL 7035
			Width (W)	Bush Metric (D)	Length (L)
			30	M10	30				7.28.B.V2.27
			15	M4	15				7.28.B.V2.1
			25	M8	25				7.28.B.V2.20
			25	M6	40				7.28.B.V2.21
			25	M6	40				7.28.B.V2.22
			25	M8	40				7.28.B.V2.23
			25	M8	40				7.28.B.V2.24
			25	M6	25				7.28.B.V2.18
			30	M8	30				7.28.B.V2.26
			25	M6	25				7.28.B.V2.17
			30	M10	30				7.28.B.V2.28
			30	M8	40				7.28.B.V2.29
			30	M8	40				7.28.B.V2.30
			30	M10	40				7.28.B.V2.31
			30	M10	40				7.28.B.V2.32
			30	M12	40				7.28.B.V2.33
			30	M8	30				7.28.B.V2.25
			20	M6	20				7.28.B.V2.10
			15	M4	15				7.28.B.V2.2
			15	M5	15				7.28.B.V2.3
			15	M5	15				7.28.B.V2.4
			15	M5	25				7.28.B.V2.5
			15	M4	25				7.28.B.V2.6
			15	M4	25				7.28.B.V2.7
			25	M8	25				7.28.B.V2.19
			20	M6	20				7.28.B.V2.9
			30	M8	50				7.28.B.V2.36
			20	M8	20				7.28.B.V2.11
			20	M8	20				7.28.B.V2.12
			20	M6	30				7.28.B.V2.13
			20	M6	30				7.28.B.V2.14
			20	M8	30				7.28.B.V2.15
			20	M8	30				7.28.B.V2.16
			15	M5	25				7.28.B.V2.8
			40	M16	60				7.28.B.V2.62
			40	M16	40				7.28.B.V2.54
			40	M8	60				7.28.B.V2.55
			40	M8	60				7.28.B.V2.56
			40	M10	60				7.28.B.V2.57
			40	M10	60				7.28.B.V2.58
			40	M12	60				7.28.B.V2.59
			30	M12	40				7.28.B.V2.34
			40	M16	60				7.28.B.V2.61
			40	M12	40				7.28.B.V2.51
			40	M8	80				7.28.B.V2.63
			40	M8	80				7.28.B.V2.64
			40	M10	80				7.28.B.V2.65
			40	M10	80				7.28.B.V2.66
			40	M12	80				7.28.B.V2.67
			40	M12	80				7.28.B.V2.68
			40	M12	60				7.28.B.V2.60
			30	M8	60				7.28.B.V2.44
			40	M16	80				7.28.B.V2.69
			30	M10	50				7.28.B.V2.37
			30	M10	50				7.28.B.V2.38
			30	M8	50				7.28.B.V2.39
			30	M8	50				7.28.B.V2.40
			30	M10	50				7.28.B.V2.41
			40	M16	40				7.28.B.V2.53
			30	M8	60				7.28.B.V2.43
			40	M12	40				7.28.B.V2.52
			30	M10	60				7.28.B.V2.45
			30	M10	60				7.28.B.V2.46
			40	M8	40				7.28.B.V2.47
			40	M8	40				7.28.B.V2.48
			40	M10	40				7.28.B.V2.49
			40	M10	40				7.28.B.V2.50
			30	M8	50				7.28.B.V2.35
			30	M10	50				7.28.B.V2.42

Teknik Çizim

Teknik Çizim

3D Modelleme

3D Modelleme

Ürün dosyasına erişmek için aşağıda bulunan “3D Modeli İndir” butonuna tıklayıp açılan formu doldurup gönderebilirsiniz.

Montaj Videosu

Ürün dosyasına erişmek için aşağıda bulunan “Talep Et” butonuna tıklayıp açılan formu doldurup gönderebilirsiniz.

Teknik Detay

Ürün dosyasına erişmek için aşağıda bulunan “Talep Et” butonuna tıklayıp açılan formu doldurup gönderebilirsiniz.

Ürün Hammadde Sertifikası

Ürün dosyasına erişmek için aşağıda bulunan “Talep Et” butonuna tıklayıp açılan formu doldurup gönderebilirsiniz.

Ürün Kalite ve Analiz Belgeleri

Ürün dosyasına erişmek için aşağıda bulunan “Talep Et” butonuna tıklayıp açılan formu doldurup gönderebilirsiniz.

Kategori Tanıtımı

Ürün dosyasına erişmek için aşağıda bulunan “Talep Et” butonuna tıklayıp açılan formu doldurup gönderebilirsiniz.
