74 Series Nut Connection Pipe Profile Ball Joint Tops

Ürünlerimizin ölçülendirme ve E-Katalog sayfası, ürün malzeme içerikleri, kalite ve analiz dokümanları, sertifikalar, montaj videoları ve kategori tanıtımları hakkında kapsamlı bilgilere kolayca ulaşabilirsiniz.

Katalog Kodu: 7.4

Canlı Destek

Ürün Hammadde Sertifikası

Teknik Detay

Ürün Kalite ve Analiz Belgeleri

Teknik Çizim

Montaj Videosu

Kategori Tanıtımı

3D Modelleme

Renk ve Materyal Seçenekleri (V)

7.4.A.V1 PPC RAL 9005

7.4.B.V1 PPC RAL 9005

7.4.C.V1 PPC RAL 9005

7.4.D.V1 PPC RAL 9005

7.4.D.V2 PPC RAL 9005

7.4.F.V1 PPC RAL 9005


Dimension (Ø)	Bush Metric (D)	Profile Thickness (PT)
Ø19	M8	0,5 - 1,5	7.4.A.V1.1
Ø25	M8	0,5 - 1,5	7.4.A.V1.2
Ø25	M10	0,5 - 1,5	7.4.A.V1.3
Ø32	M8	0,5 - 1,5	7.4.A.V1.4
Ø32	M10	0,5 - 1,5	7.4.A.V1.5
Ø38	M10	1,0 - 2,0	7.4.A.V1.6
Ø57	M10	1,0 - 2,0	7.4.A.V1.7


Dimension (Ø)	Bush Metric (D)	Profile Thickness (PT)
Ø51	M10	1,0 - 2,0	7.4.B.V1.1
Ø60	M10	1,0 - 2,0	7.4.B.V1.2
Ø72	M10	1,0 - 2,0	7.4.B.V1.3

7.4.C.V1 - PPC - RAL 9005
			Dimension (Ø)	Bush Metric (D)	Profile Thickness (PT)
			Ø28	M8	0,5 - 1,5				7.4.C.V1.1

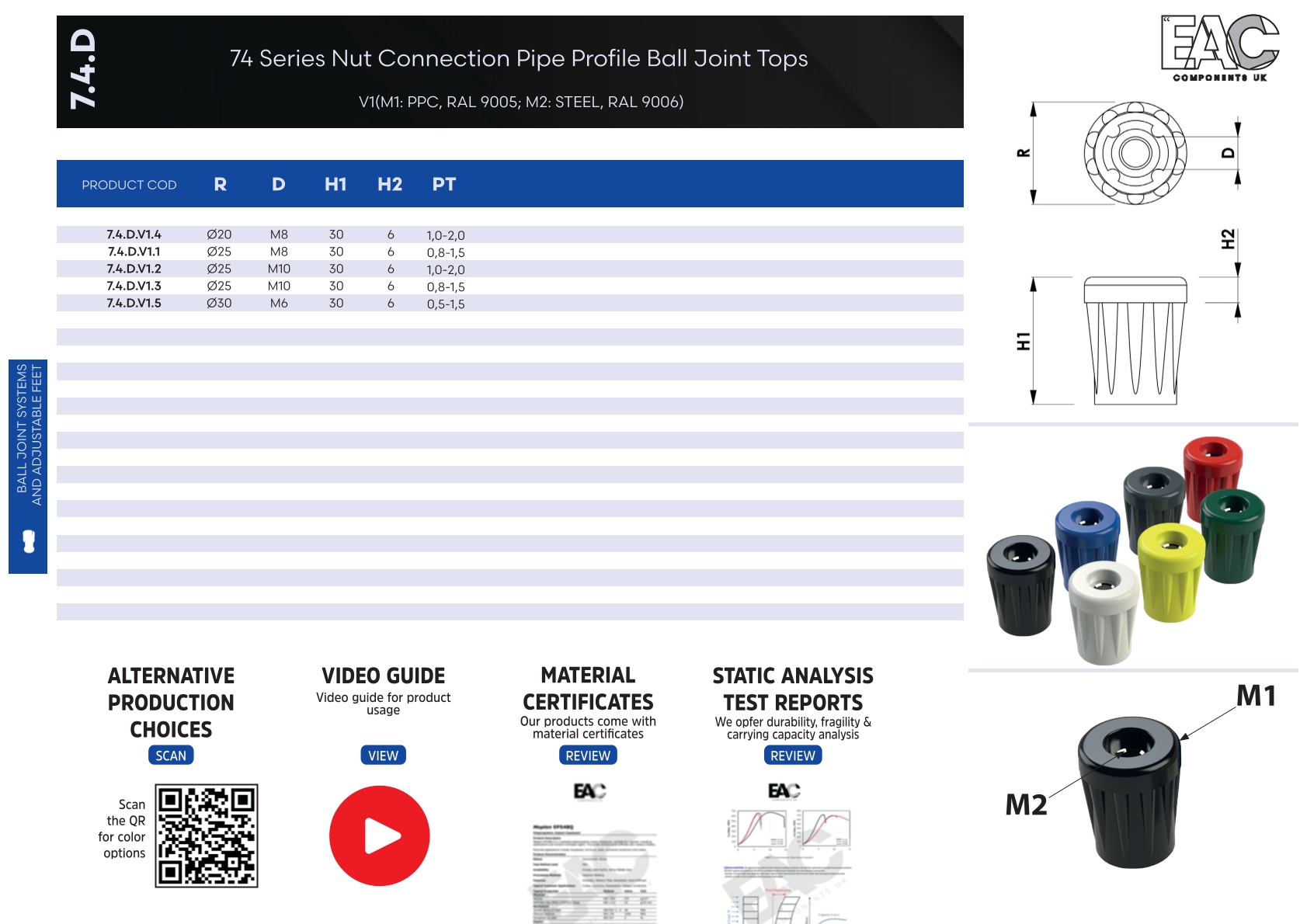

Dimension (Ø)	Bush Metric (D)	Profile Thickness (PT)
Ø25	M8	0,8 - 1,5	7.4.D.V1.1
Ø25	M10	1,0 - 2,0	7.4.D.V1.2
Ø25	M10	0,8 - 1,5	7.4.D.V1.3
Ø20	M8	1,0 - 2,0	7.4.D.V1.4
Ø30	M6	0,5 - 1,5	7.4.D.V1.5


Dimension (Ø)	Bush Metric (D)	Profile Thickness (PT)
Ø30	M6	0,5 - 1,5	7.4.D.V2.5
Ø20	M8	1,0 - 2,0	7.4.D.V2.4
Ø25	M10	0,8 - 1,5	7.4.D.V2.3
Ø25	M10	1,0 - 2,0	7.4.D.V2.2
Ø25	M8	0,8 - 1,5	7.4.D.V2.1

7.4.F.V1 - PPC - RAL 9005
			Dimension (Ø)	Bush Metric (D)	Profile Thickness (PT)
			Ø38	M10	1,0 - 2,0				7.4.F.V1.1
